  Übersicht
    Einbaufertige Kupplungen und Bausätze

Teilweise erhältlich bei Modellbahnen Uwe Hesse (auch im Versand) und bei H0fine.de
(Der direkte Bezug bei mir ist leider nur für FREMO-Mitglieder möglich! Für weitere Hinweise bitte Kontaktaufnahme per Mail)

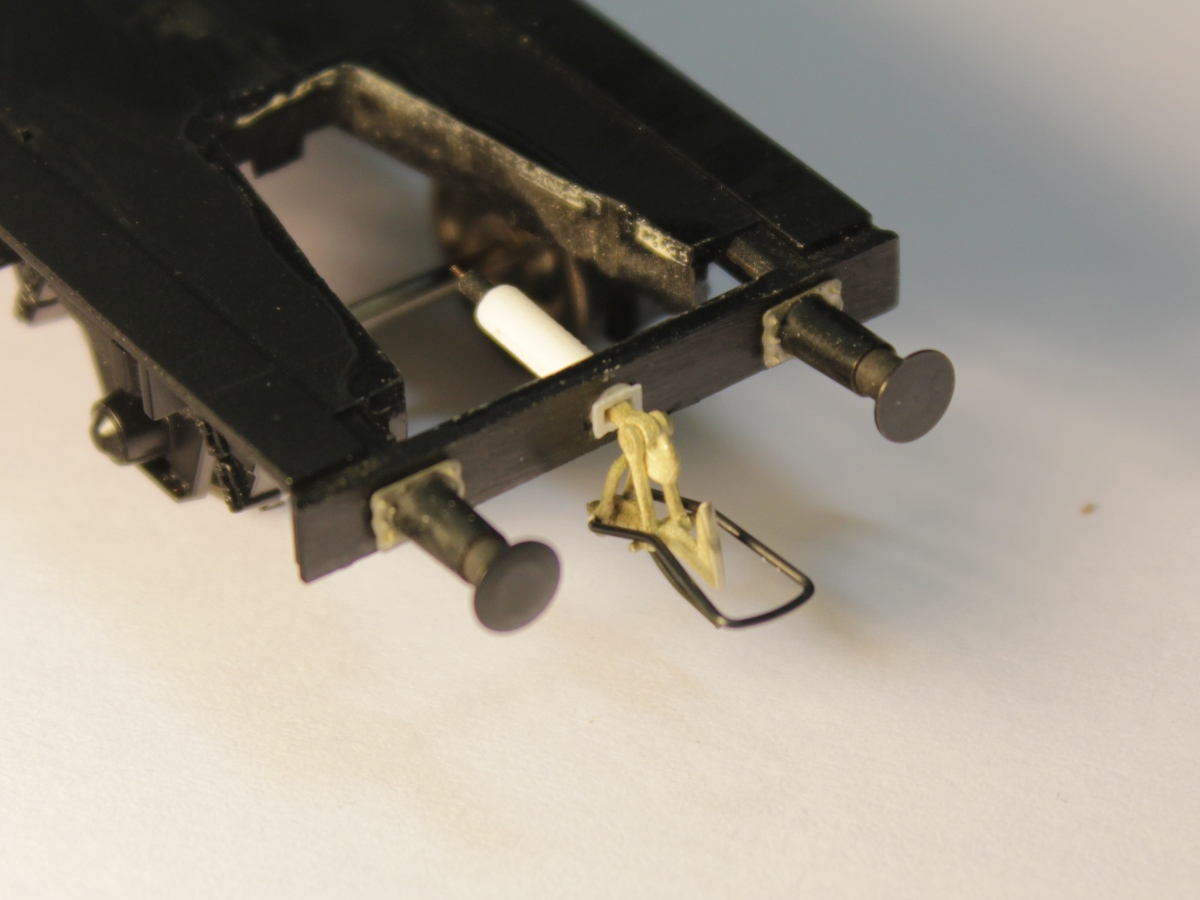

  Bausatz # 121 - Plug and Play

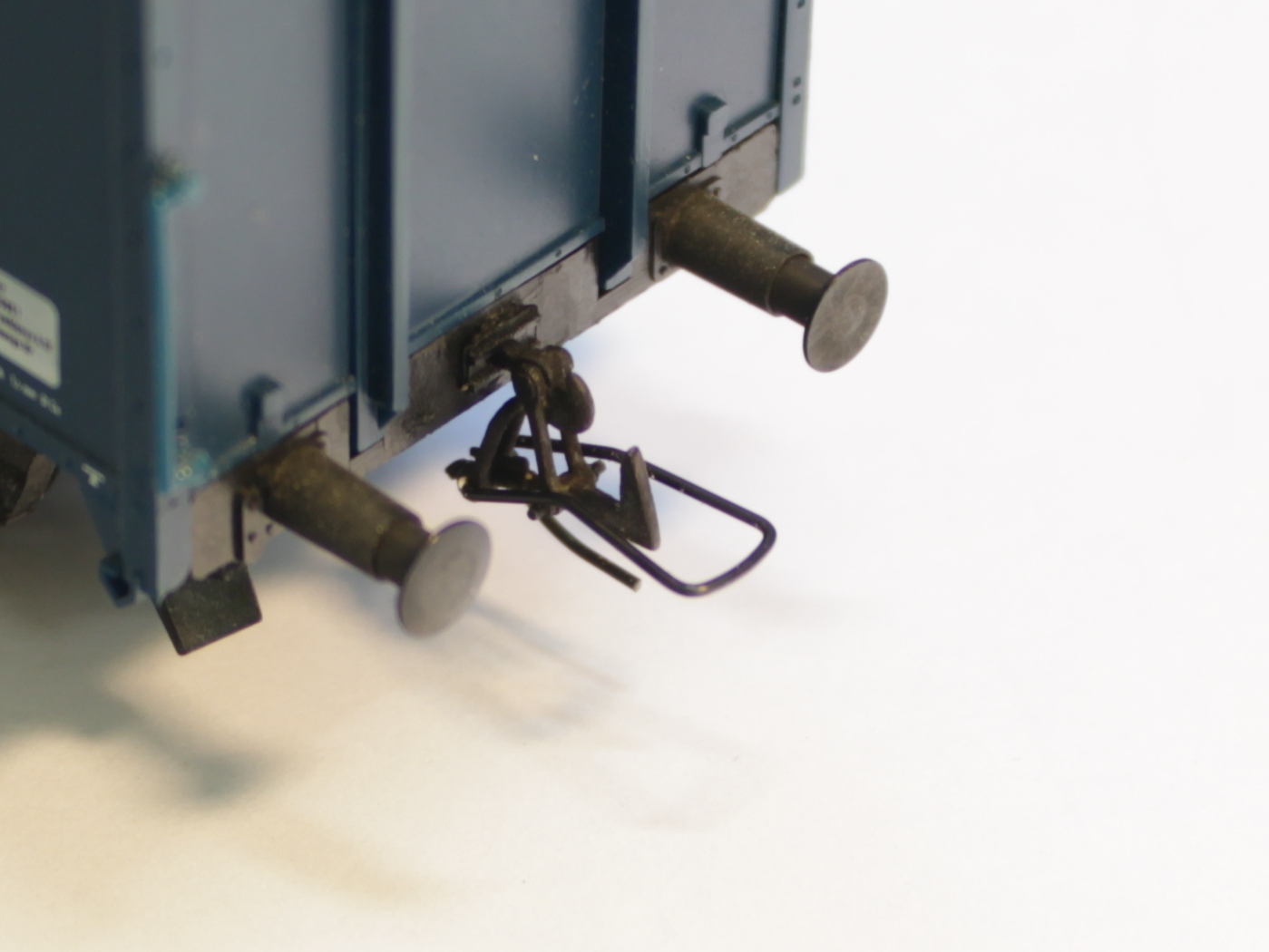

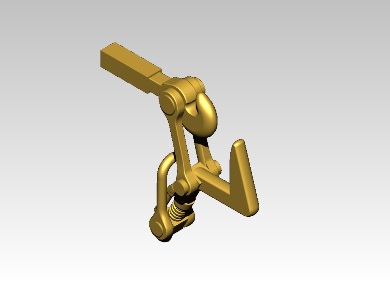

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken und Bügel im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle - Neusilberfeinguss.

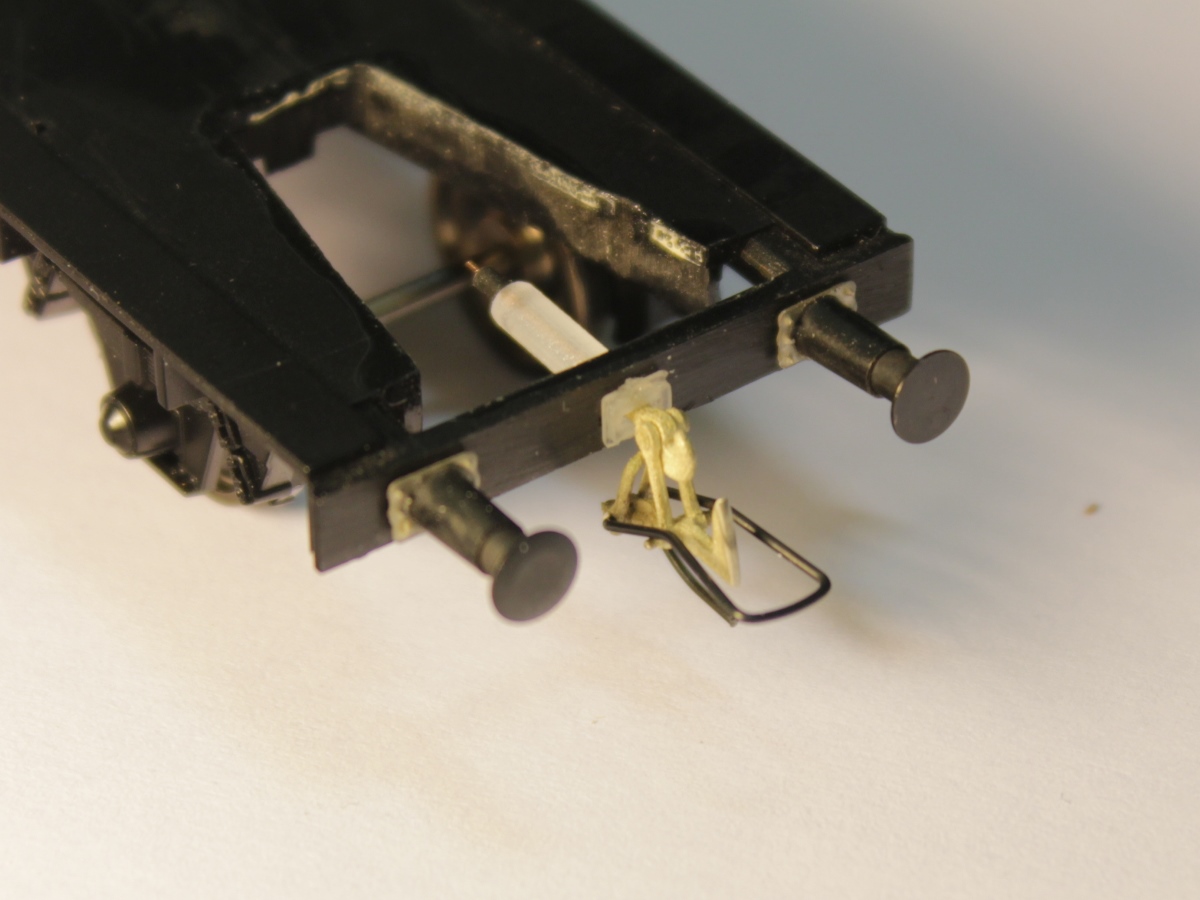

Der Einbausatz besteht aus einem Paar fertig aufgebauter und brünierter Kupplungen mit Haken und Bügel für den festen Einbau in die Pufferbohle. Der Schaft ist ausgelegt für die 1 x 1 mm Öffnungen in der Pufferbohle einiger Hersteller. Bei nicht vorhandener Öffnung reicht eine 1 mm Bohrung die mit einer Vierkant-Feile aufgeweitet wird.

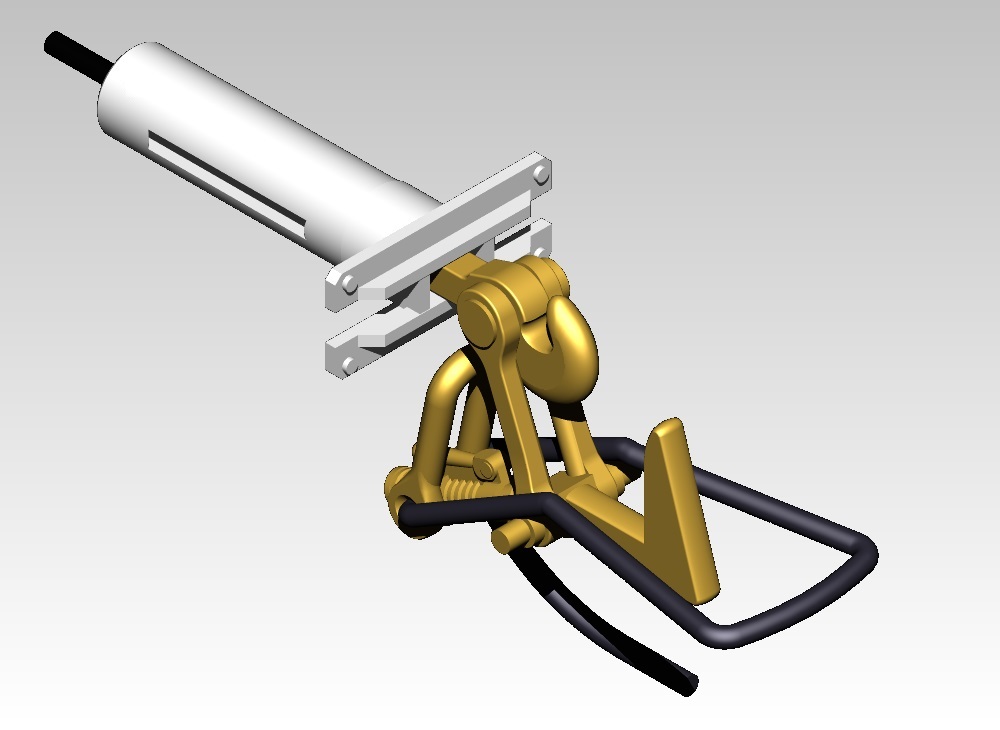

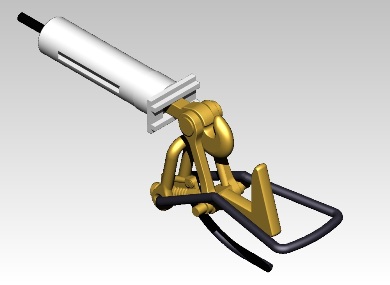

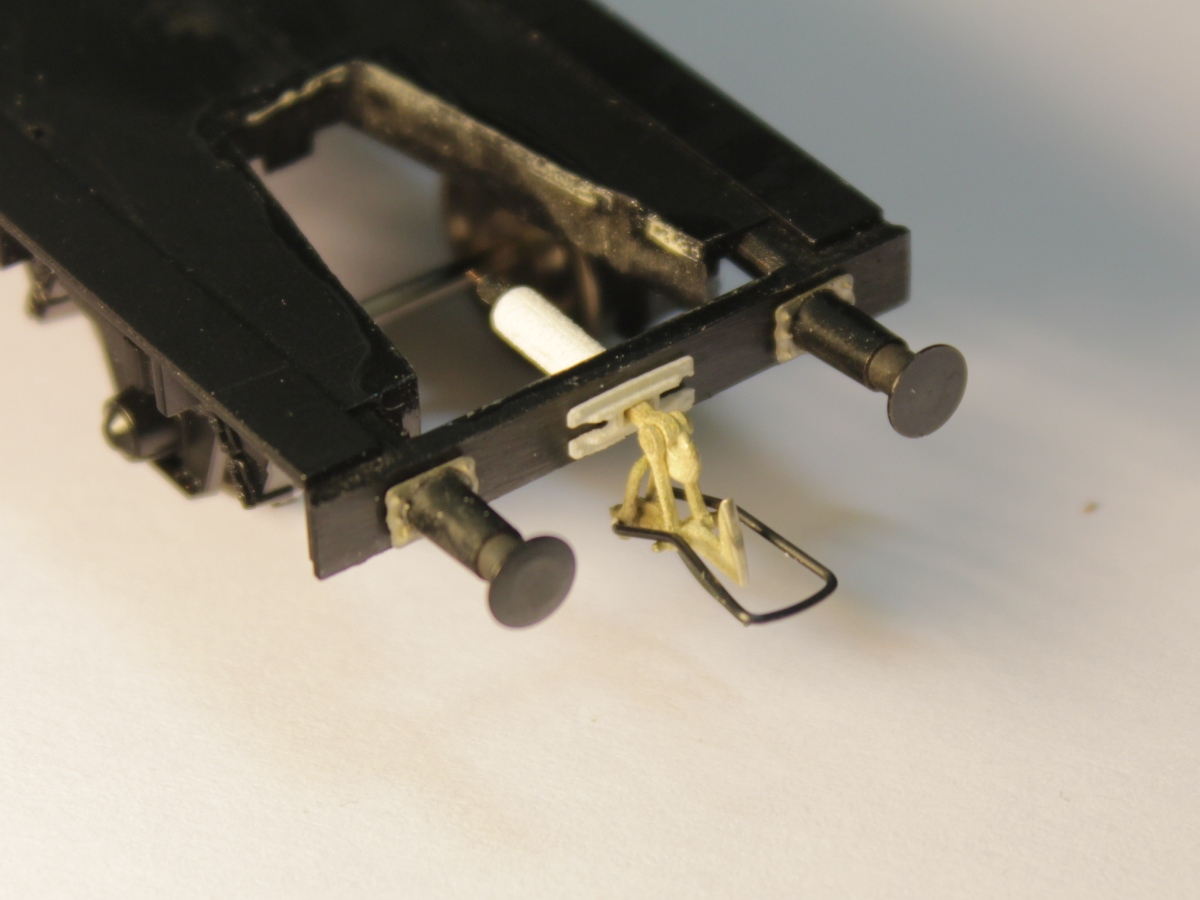

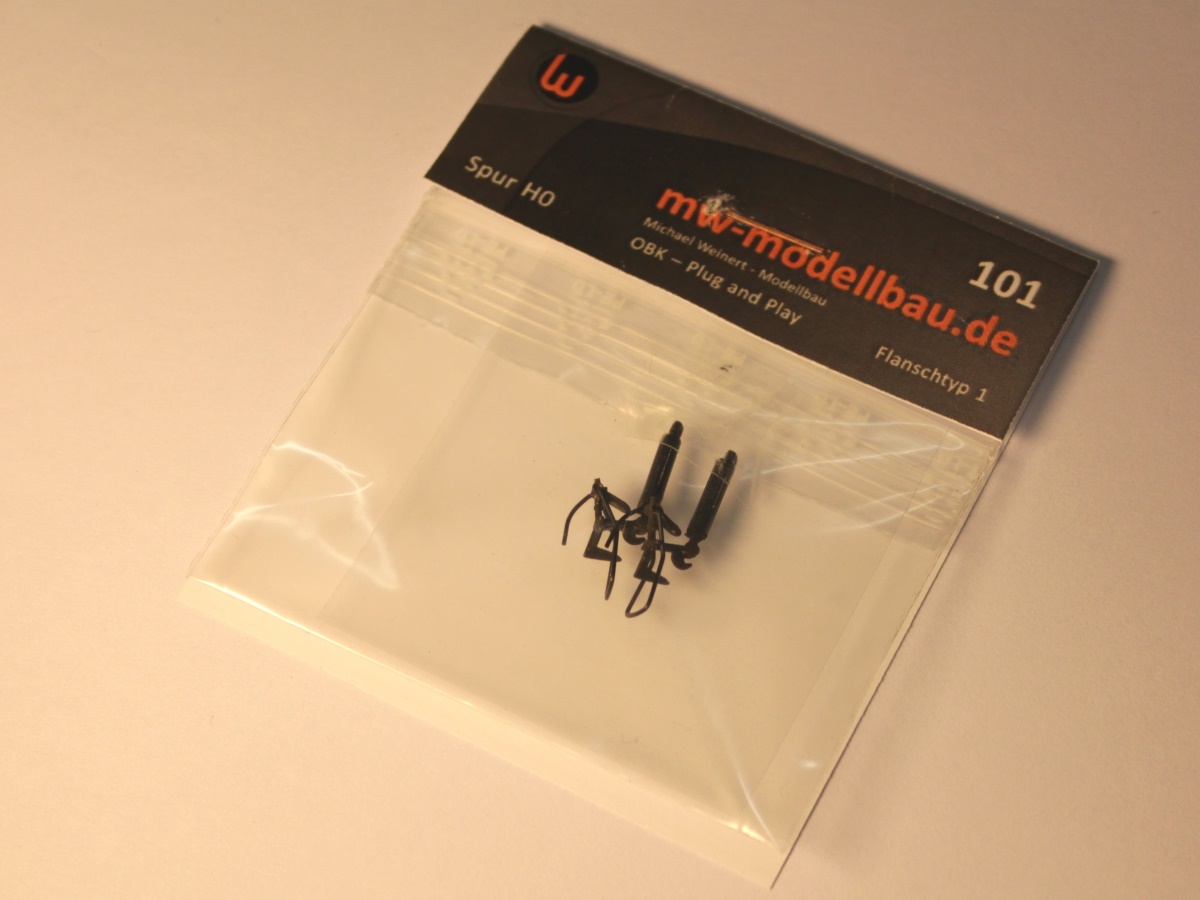

  Bausatz # 101 - Plug and Play

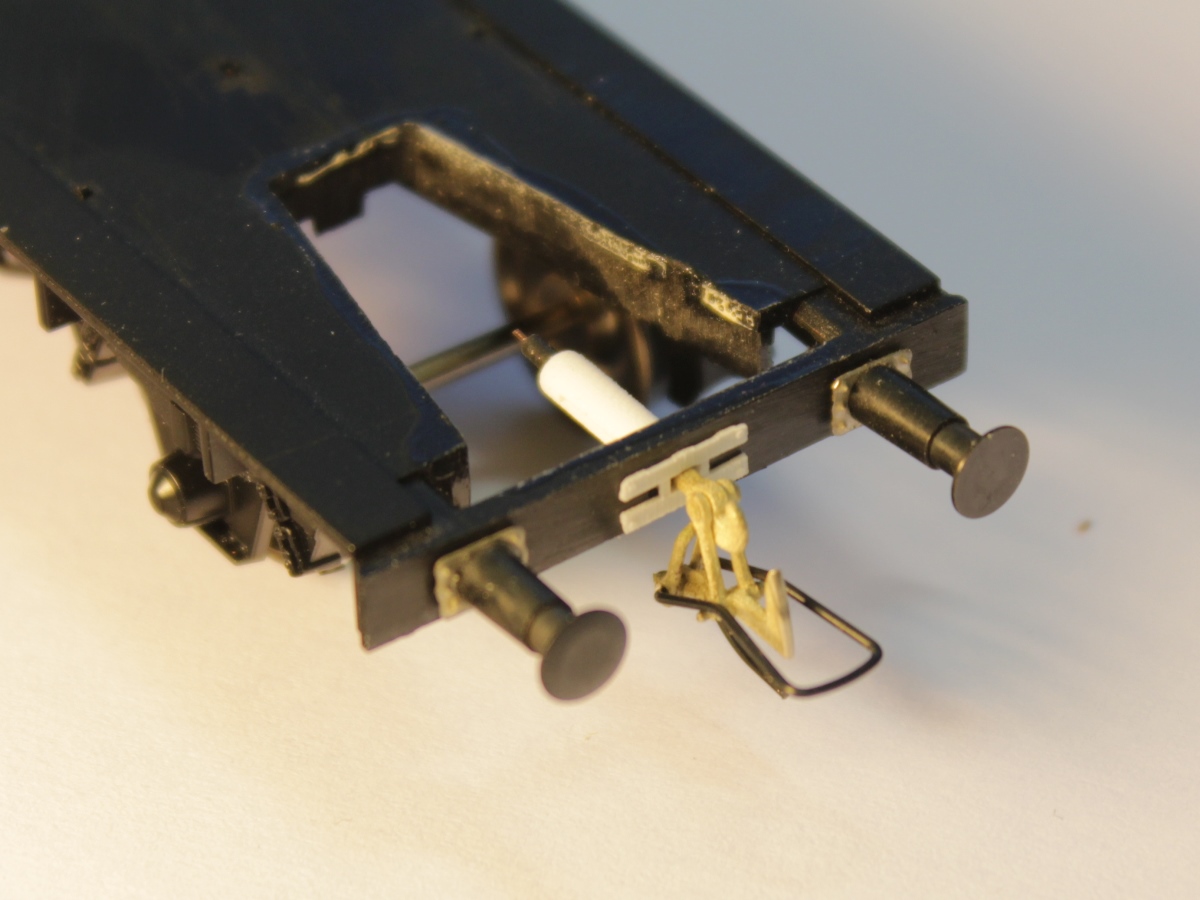

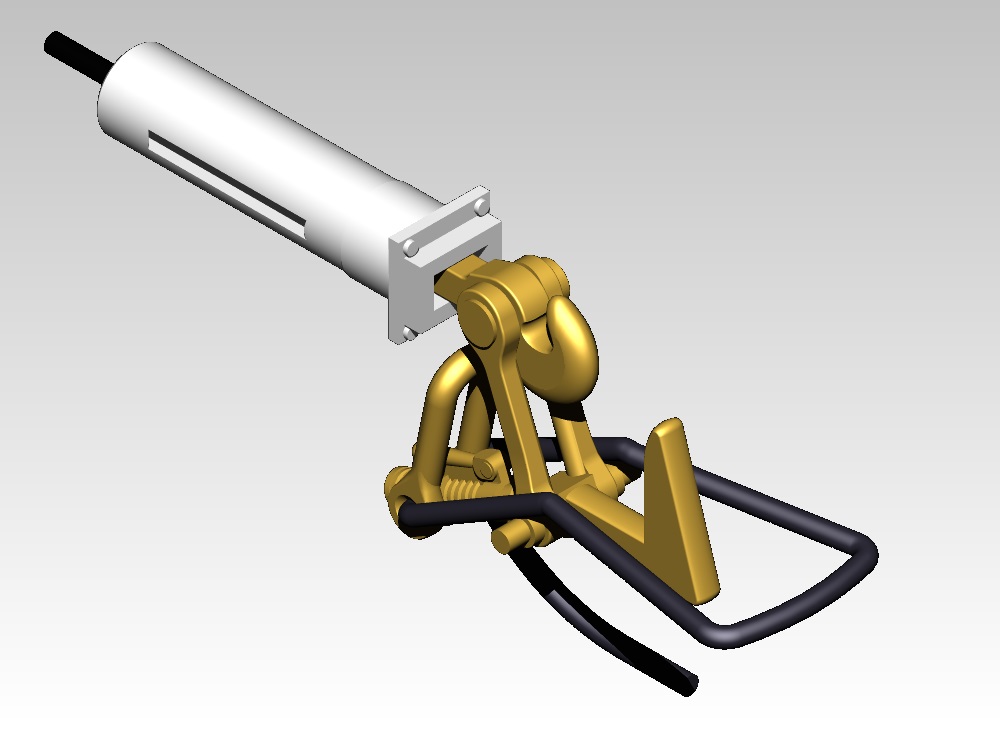

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken, Bügel und Einbauflansch Typ 1 im Maßstab 1:87 (Spur H0) zum einfachen seitenbeweglichen Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter, brünierter und mit einem aus Kunststoff bestehenden Einbauflansch Typ 1 seitenbeweglich montierten Kupplungen mit Haken und Bügel. Der Einbausatz wird lediglich in einer 2,3 mm Bohrung mit der Pufferbohle verklebt.

  Bausatz # 102 - Plug and Play

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken, Bügel und Einbauflansch Typ 2 im Maßstab 1:87 (Spur H0) zum einfachen seitenbeweglichen Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter, brünierter und mit einem aus Kunststoff bestehenden Einbauflansch Typ 2 seitenbeweglich montierten Kupplungen mit Haken und Bügel. Der Einbausatz wird lediglich in einer 2,2/2,3 mm Bohrung mit der Pufferbohle verklebt.

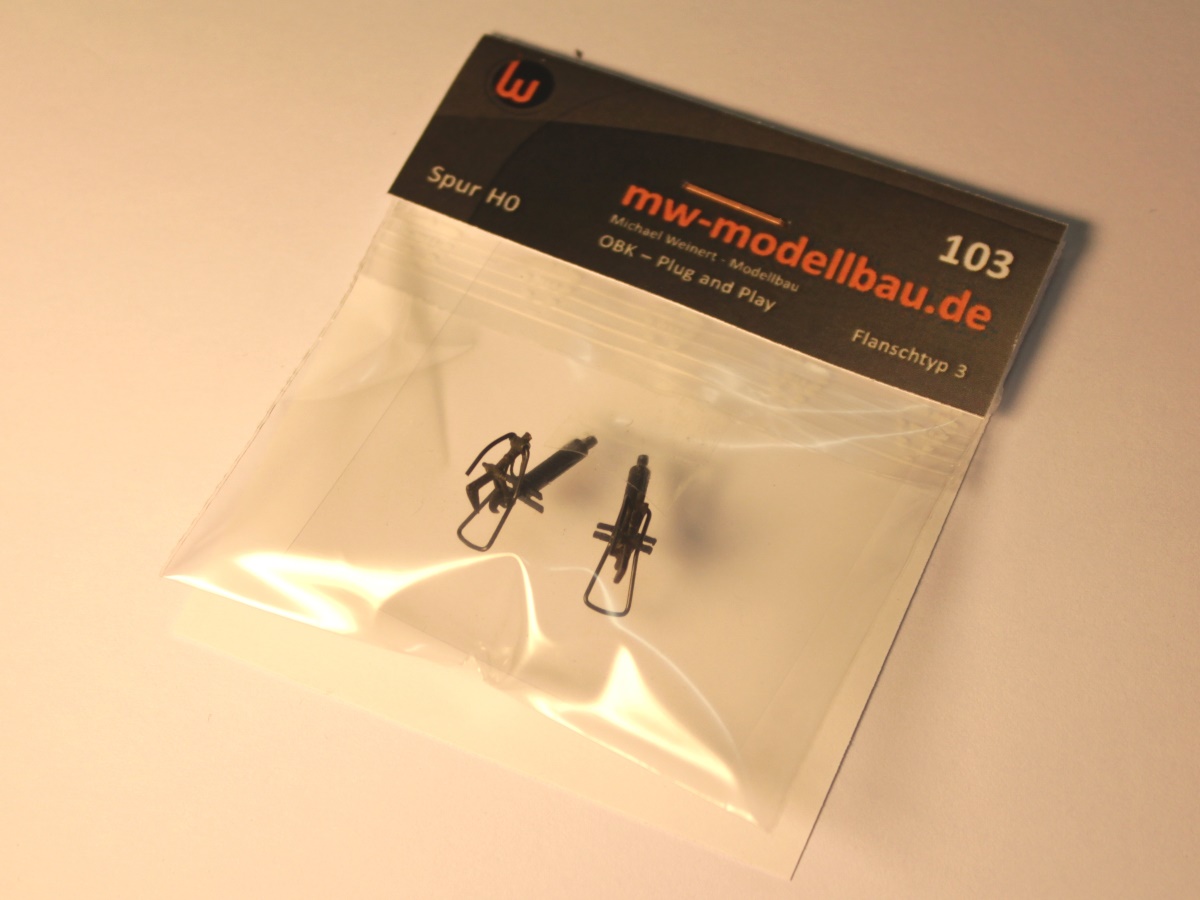

  Bausatz # 103 - Plug and Play

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken, Bügel und Einbauflansch Typ 3 im Maßstab 1:87 (Spur H0) zum einfachen seitenbeweglichen Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter, brünierter und mit einem aus Kunststoff bestehenden Einbauflansch Typ 3 seitenbeweglich montierten Kupplungen mit Haken und Bügel. Der Einbausatz wird lediglich in einer 2,3 mm Bohrung mit der Pufferbohle verklebt.

  Bausatz # 104 - Plug and Play

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken, Bügel und Einbauflansch Typ 4 im Maßstab 1:87 (Spur H0) zum einfachen seitenbeweglichen Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter, brünierter und mit einem aus Kunststoff bestehenden Einbauflansch Typ 4 seitenbeweglich montierten Kupplungen mit Haken und Bügel. Der Einbausatz wird lediglich in einer 2,3 mm Bohrung mit der Pufferbohle verklebt.

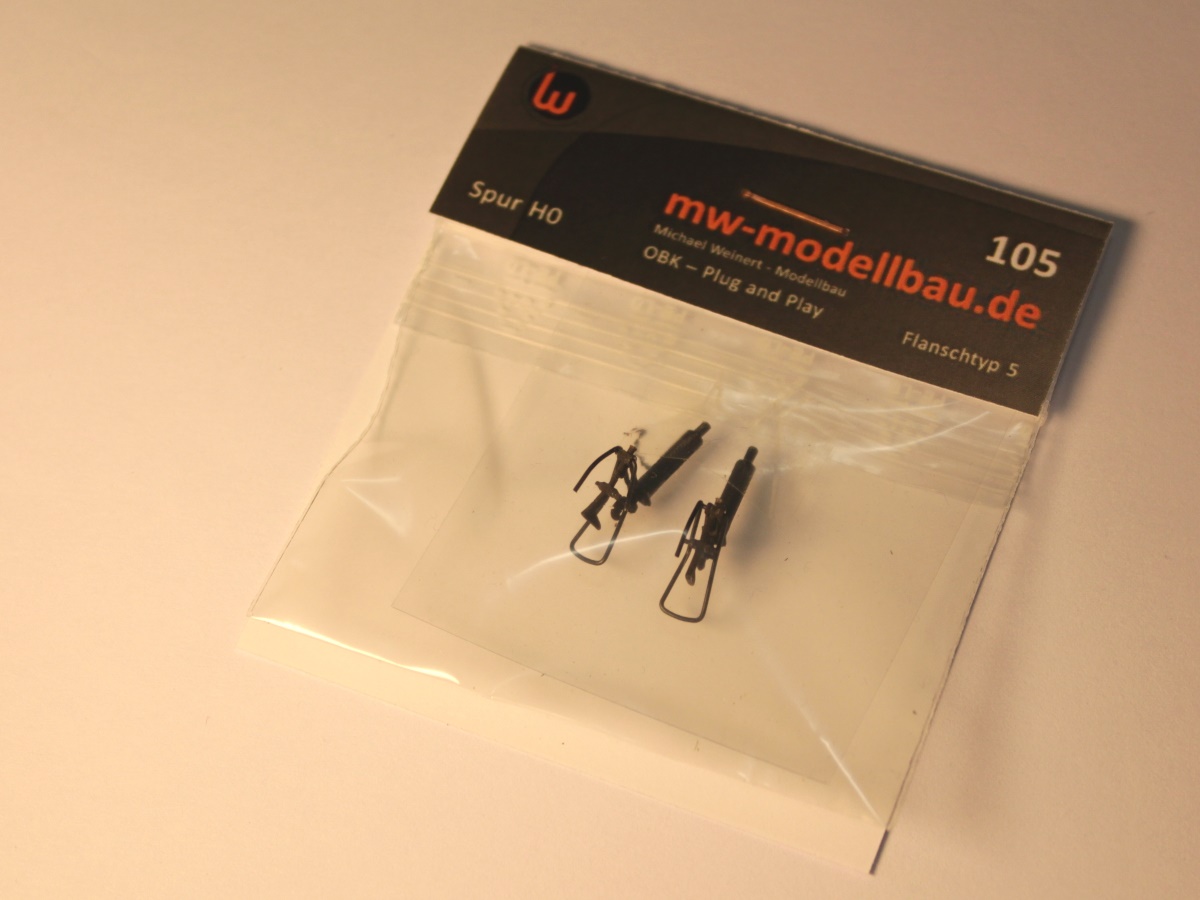

  Bausatz # 105 - Plug and Play

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken, Bügel und Einbauflansch Typ 5 im Maßstab 1:87 (Spur H0) zum einfachen seitenbeweglichen Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter, brünierter und mit einem aus Kunststoff bestehenden Einbauflansch Typ 5 seitenbeweglich montierten Kupplungen mit Haken und Bügel. Der Einbausatz wird lediglich in einer 2,3 mm Bohrung mit der Pufferbohle verklebt.

  Bausatz # 106 - Plug and Play

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken, Bügel und Einbauflansch Typ 6 im Maßstab 1:87 (Spur H0) zum einfachen seitenbeweglichen Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter, brünierter und mit einem aus Kunststoff bestehenden Einbauflansch Typ 6 seitenbeweglich montierten Kupplungen mit Haken und Bügel. Der Einbausatz wird lediglich in einer 2,3 mm Bohrung mit der Pufferbohle verklebt.

  Bausatz # 107 - Plug and Play

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken, Bügel und Einbauflansch Typ 7 im Maßstab 1:87 (Spur H0) zum einfachen seitenbeweglichen Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter, brünierter und mit einem aus Kunststoff bestehenden Einbauflansch Typ 7 seitenbeweglich montierten Kupplungen mit Haken und Bügel. Der Einbausatz wird lediglich in einer 2,3 mm Bohrung mit der Pufferbohle verklebt.

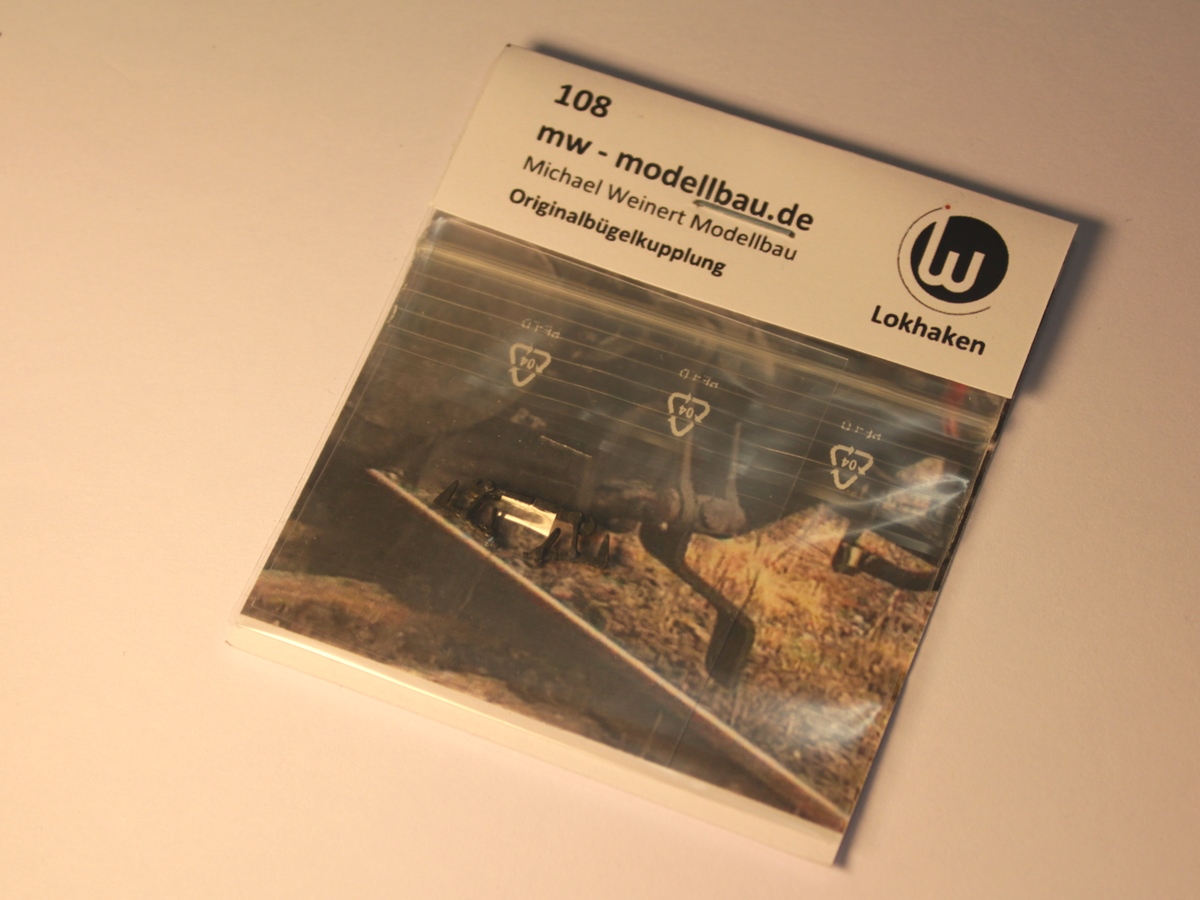

  Bausatz # 108 - Plug and Play

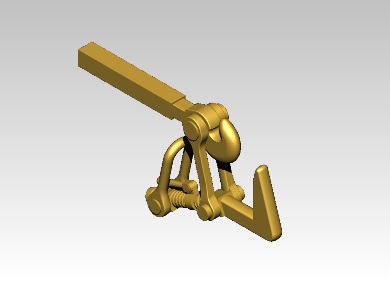

Einbausatz - Nachbildung der UIC-Schraubenkupplung in normaler Hängeposition im Maßstab 1:87 (Spur H0) mit Modellbahnhaken zum Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter und brünierter Lokhaken für Loks mit Einheitspufferbohle bzw. frei unter der Pufferbohle hängender Kupplung. Der Einbausatz wird lediglich in einer ca. 1 mm Bohrung mit der Pufferbohle verklebt.

  Bausatz # 109 - Plug and Play

Einbausatz - Nachbildung der UIC-Schraubenkupplung in schmaler Hängeposition im Maßstab 1:87 (Spur H0) mit Modellbahnhaken zum Einbau in die Pufferbohle.

Der Einbausatz besteht aus einem Paar fertig aufgebauter und brünierter Lokhaken speziell für Loks mit Schürze bzw. integrierter Pufferbohle wie z. B. Kleinloks und Triebwagen. Der Einbausatz wird lediglich in einer ca. 1 mm Bohrung mit der Pufferbohle verklebt.

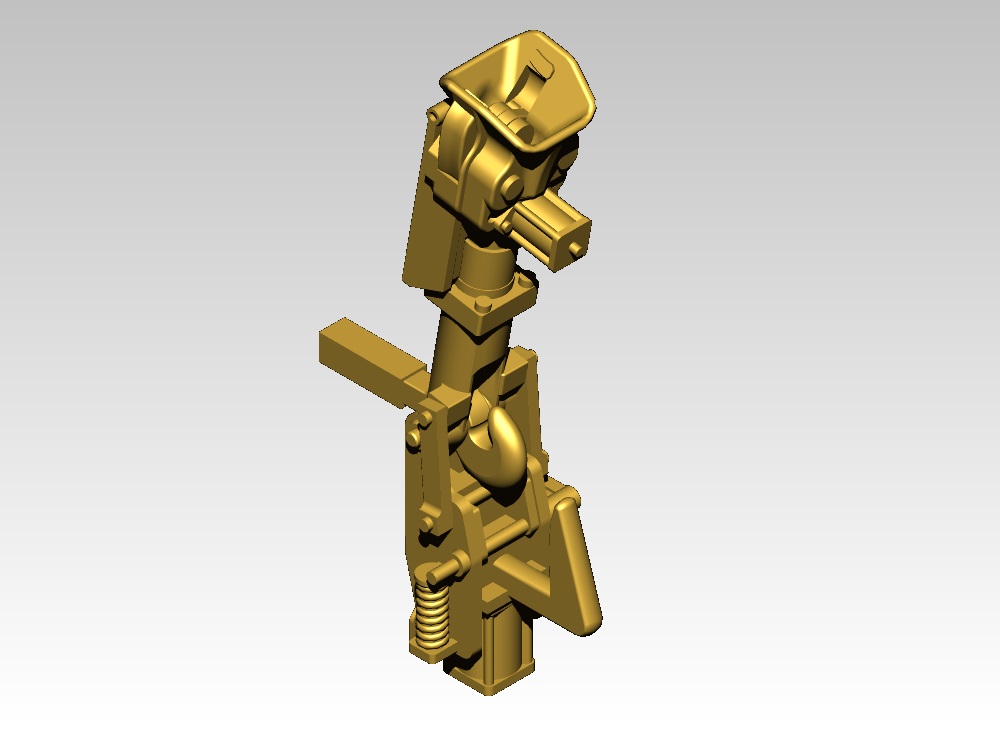

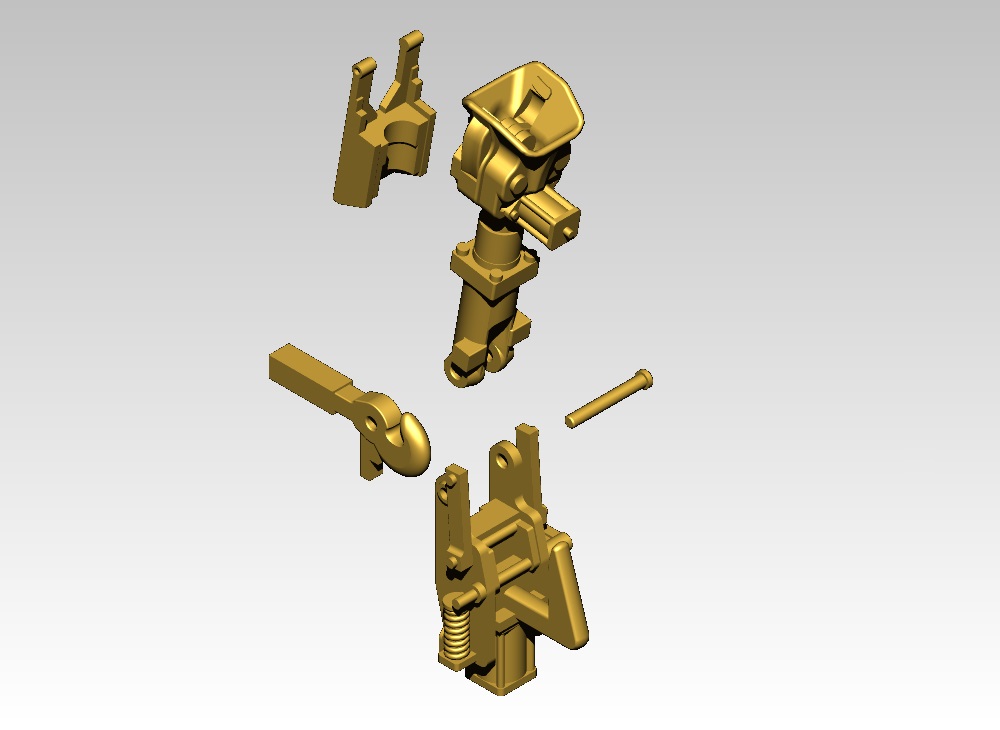

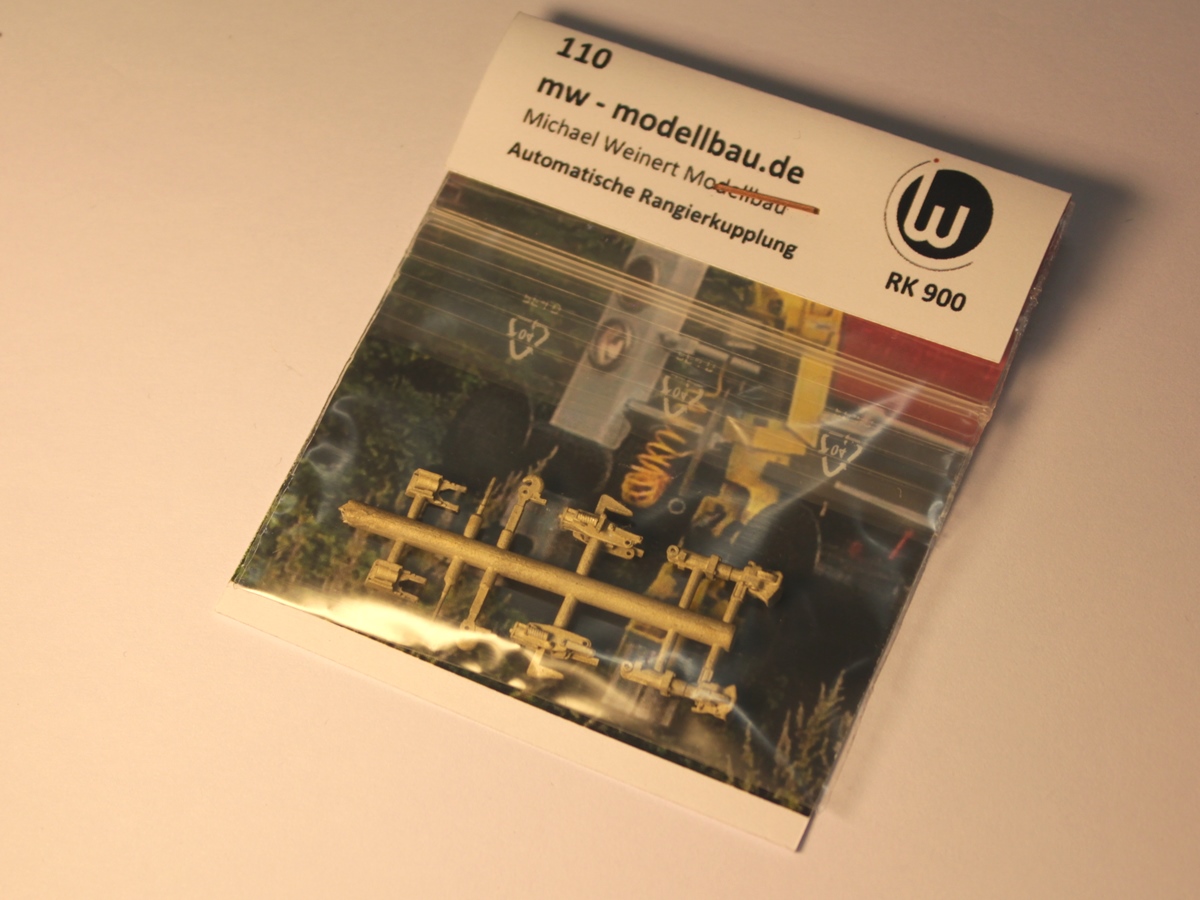

  Bausatz # 110

Bausatz - Nachbildung der automatischen Rangierkupplung RK 900 mit Kupplungshaken im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle - Neusilberfeinguss.

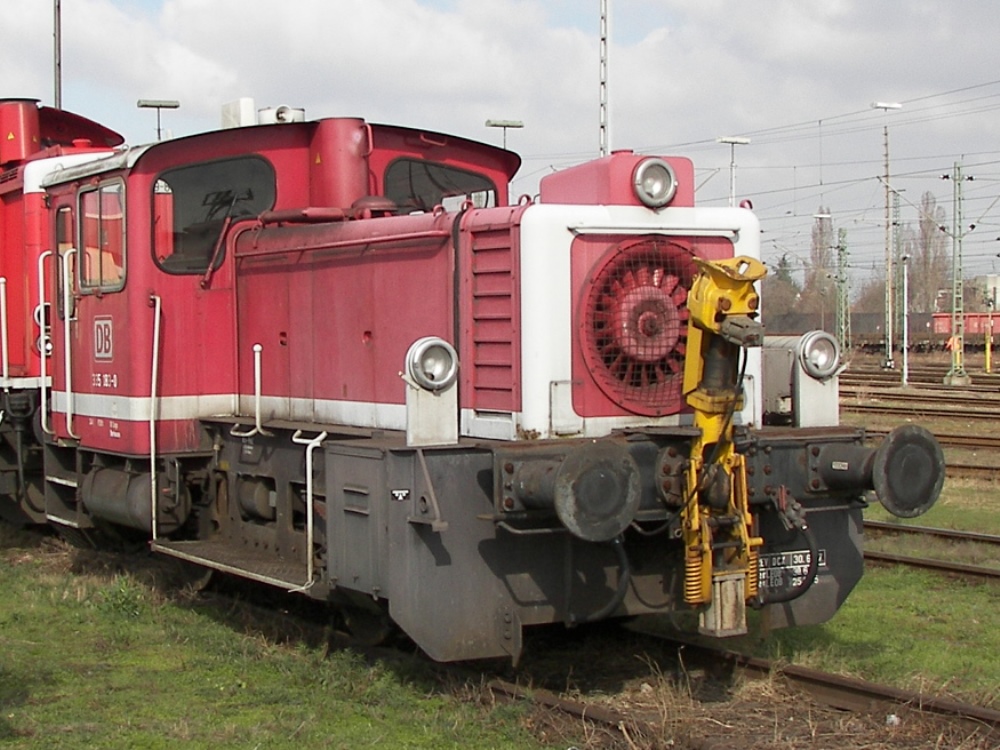

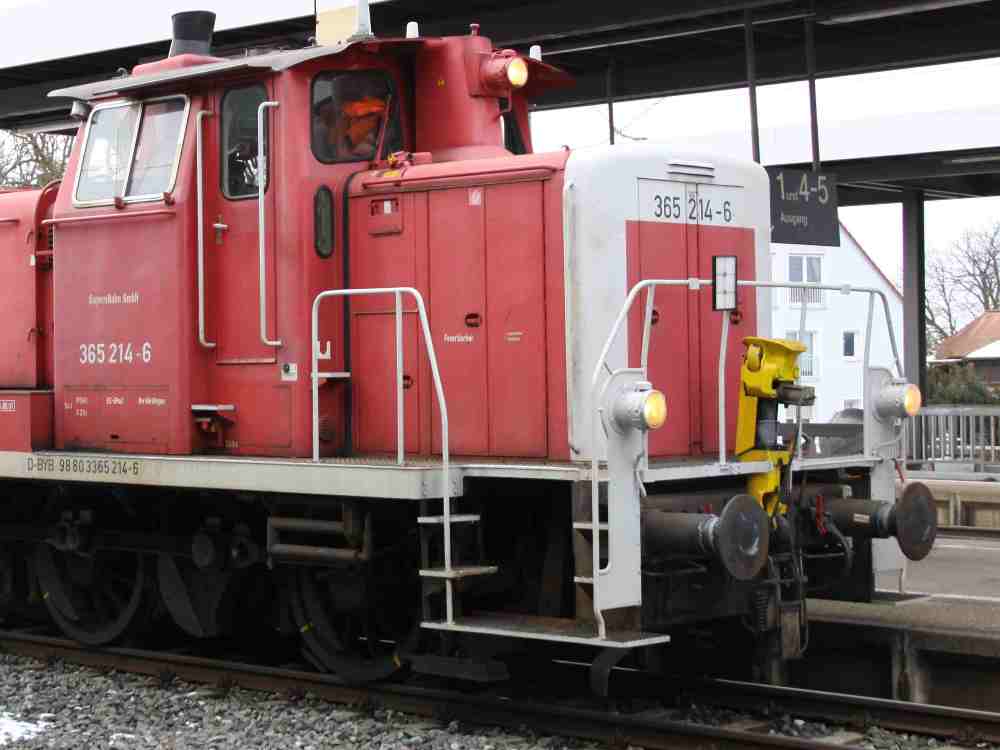

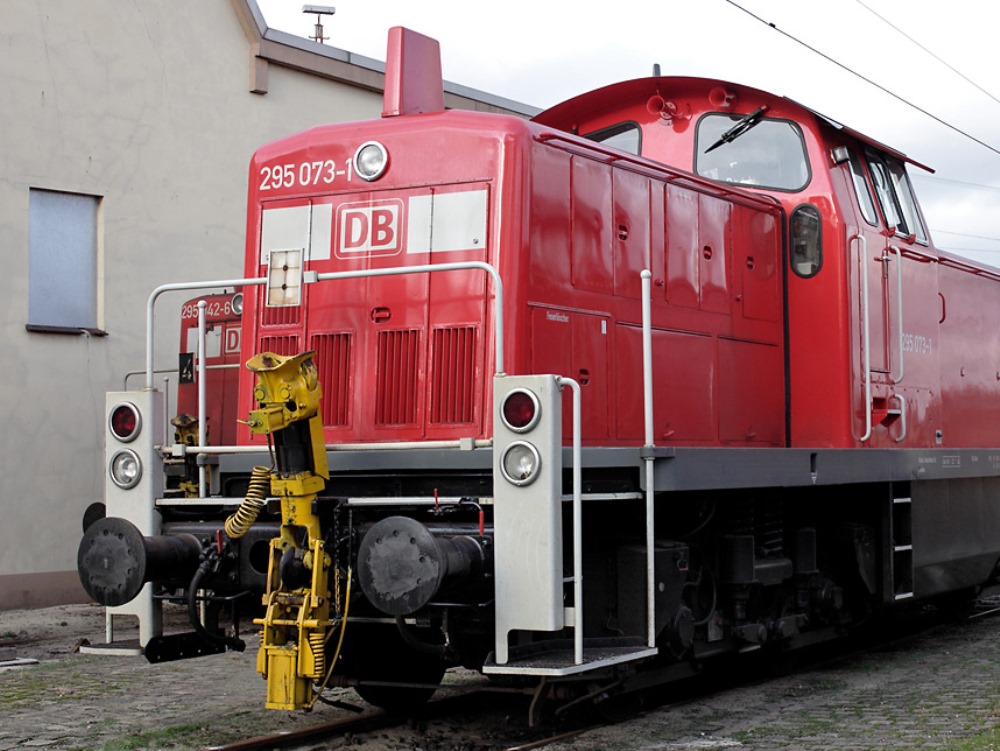

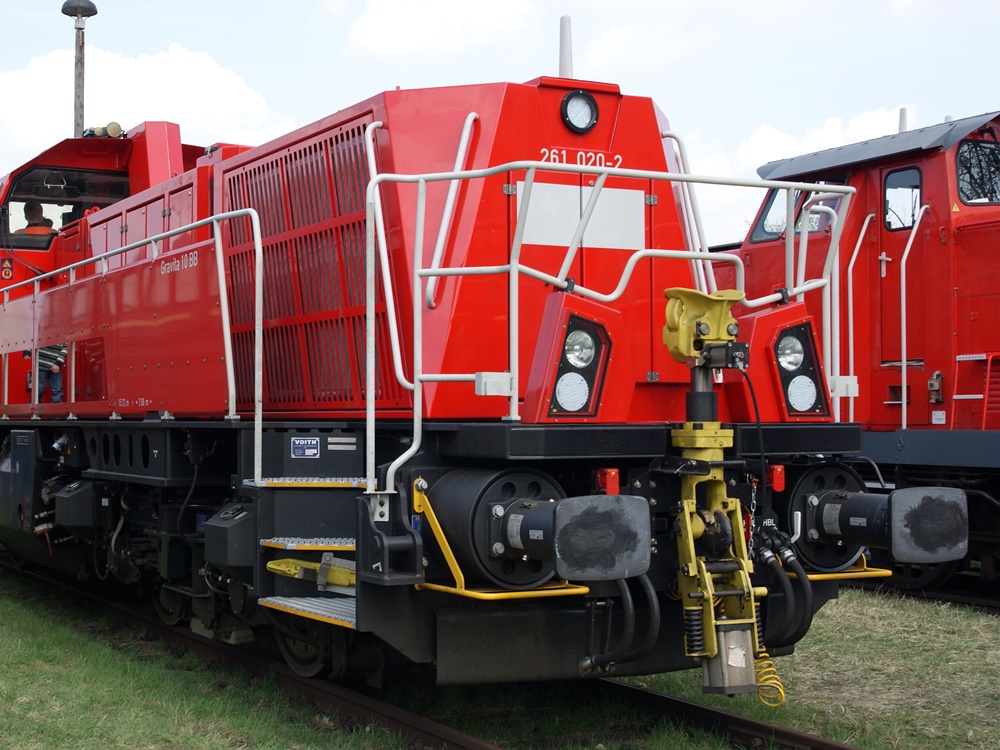

Zum Ende der 1980er Jahre sind viele Rangierloks der BR 333, 360/361 und 290/291 modernisiert und mit Funkfernsteuerung sowie der automatischen Rangierkupplung RK 900 ausgerüstet worden. Diese modernisierten Loks erhielten die neuen Baureihenbezeichnungen 335, 364/365 und 294/295. Ohne die separat zu montierende Abdeckung auch für die BR 261/265 Gravita geeignet.

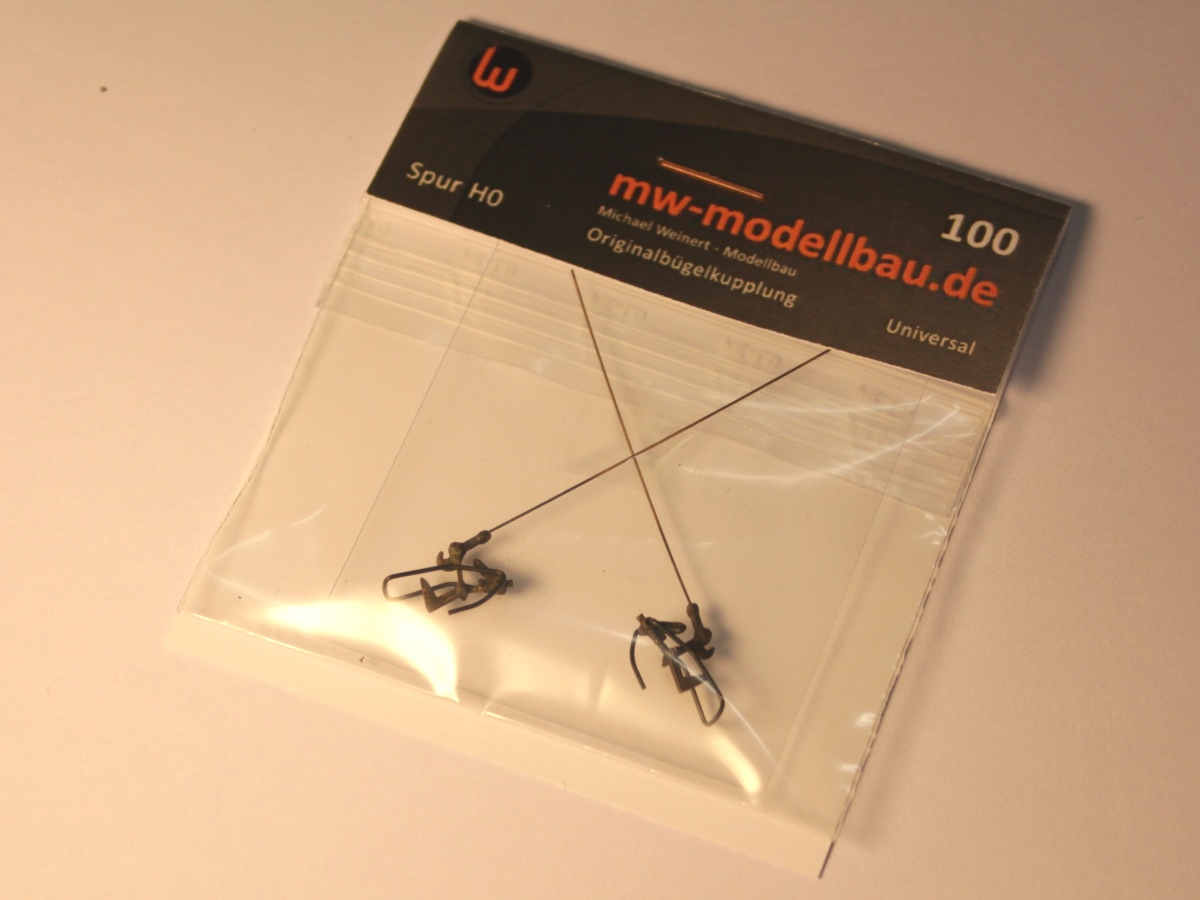

  Bausatz # 100

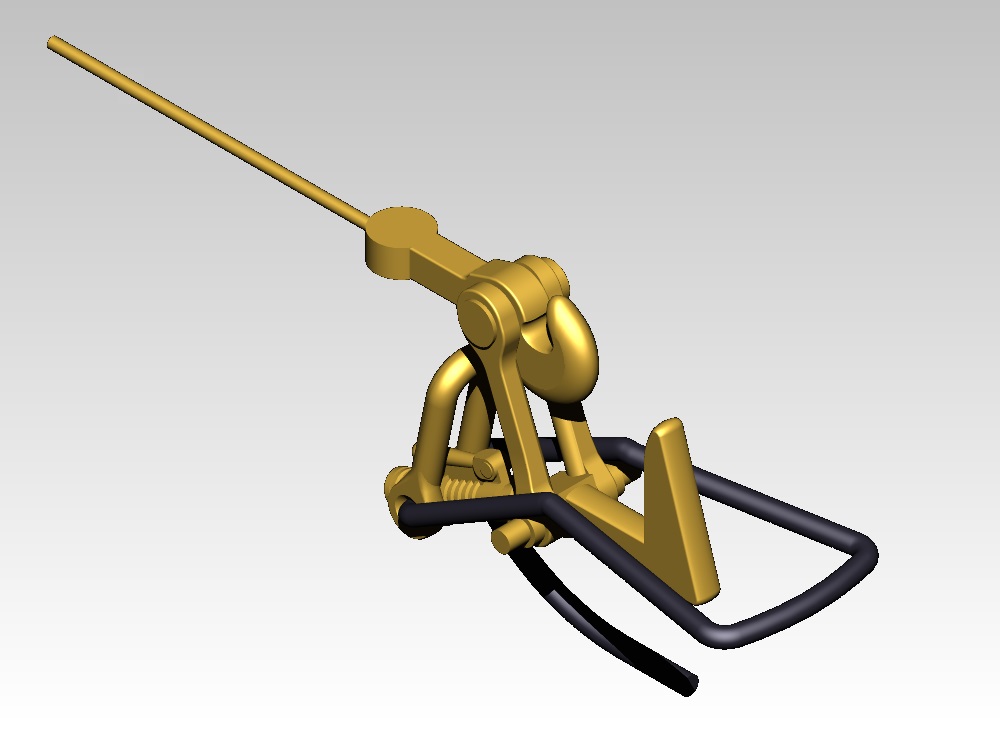

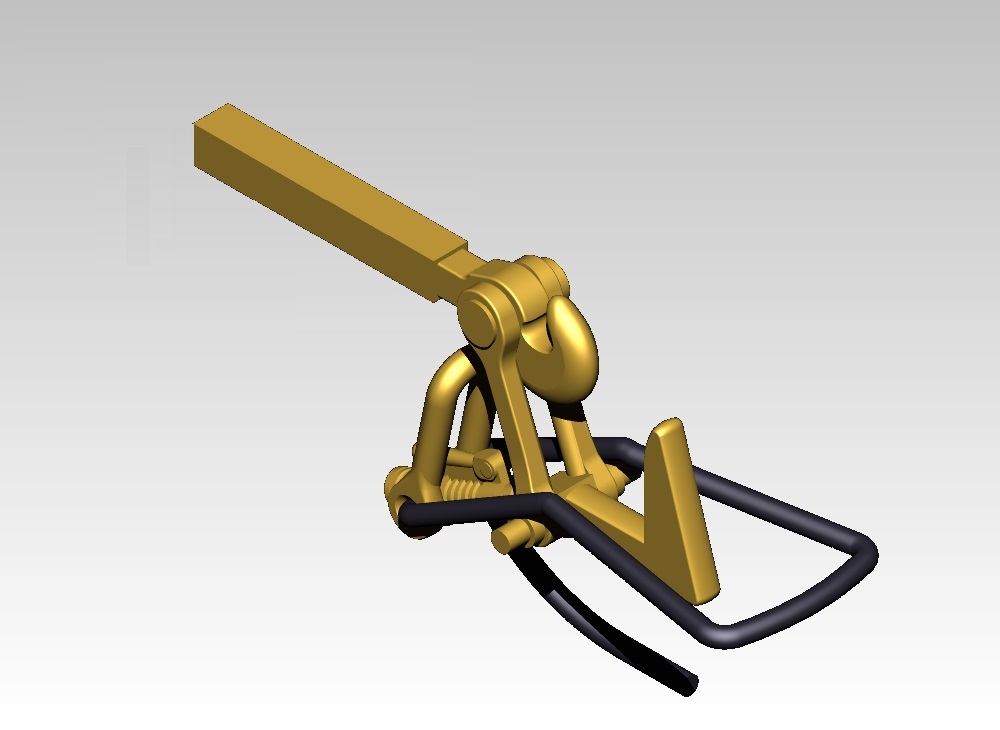

Einbausatz - Nachbildung der UIC-Schraubenkupplung mit Haken und Bügel im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle - Neusilberfeinguss.

Der Einbausatz besteht aus einem Paar fertig aufgebauter und brünierter Kupplungen mit Haken und Bügel für den seitenbeweglichen Einbau in die Pufferbohle in Kombination mit den nachfolgenden Einbauflanschen 111 bis 117.

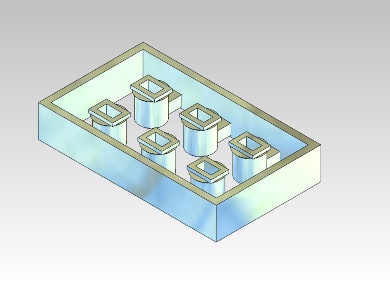

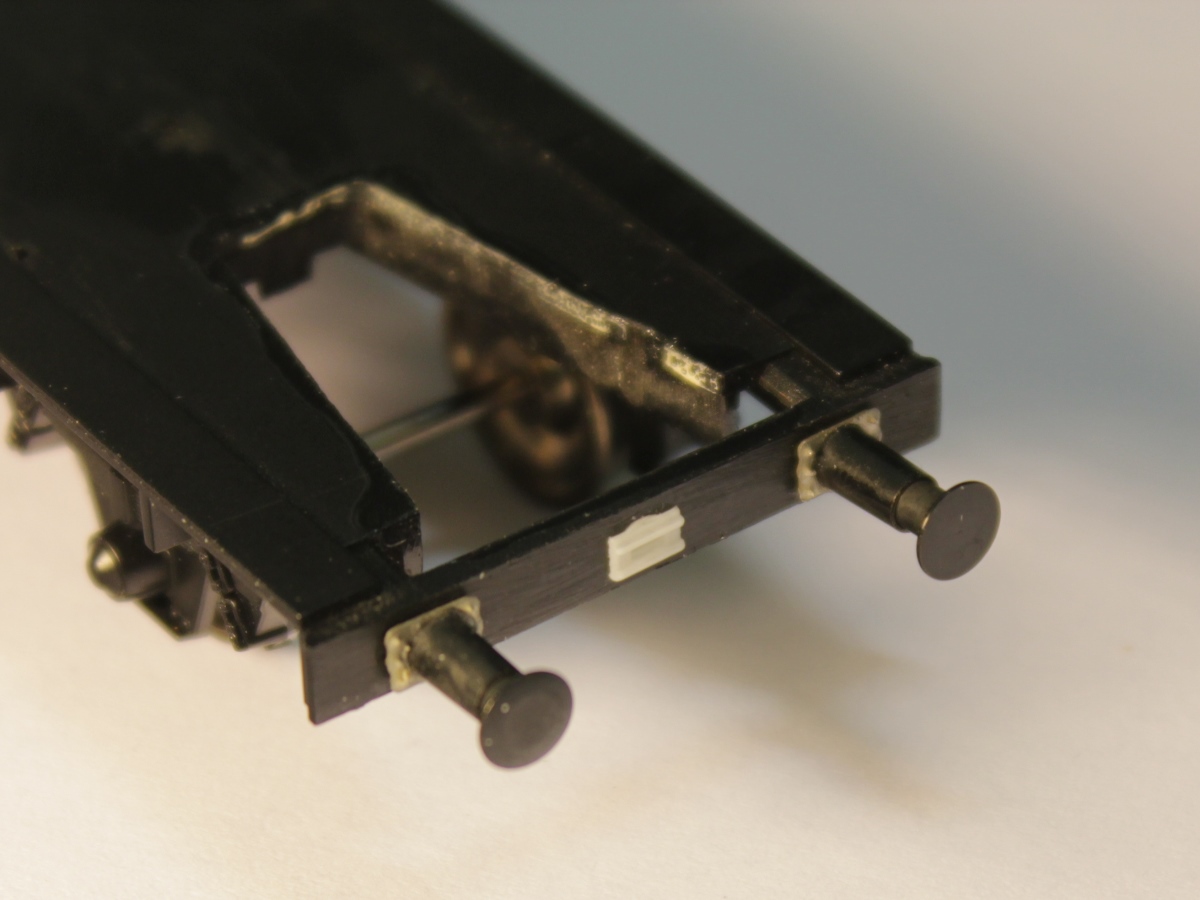

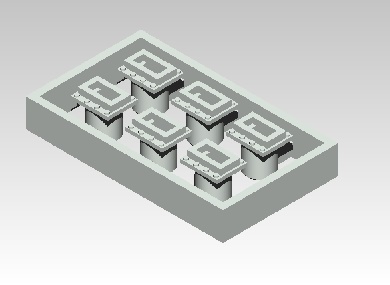

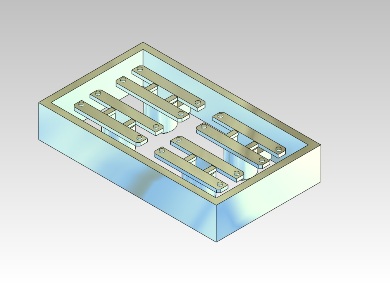

Bausatz # 111

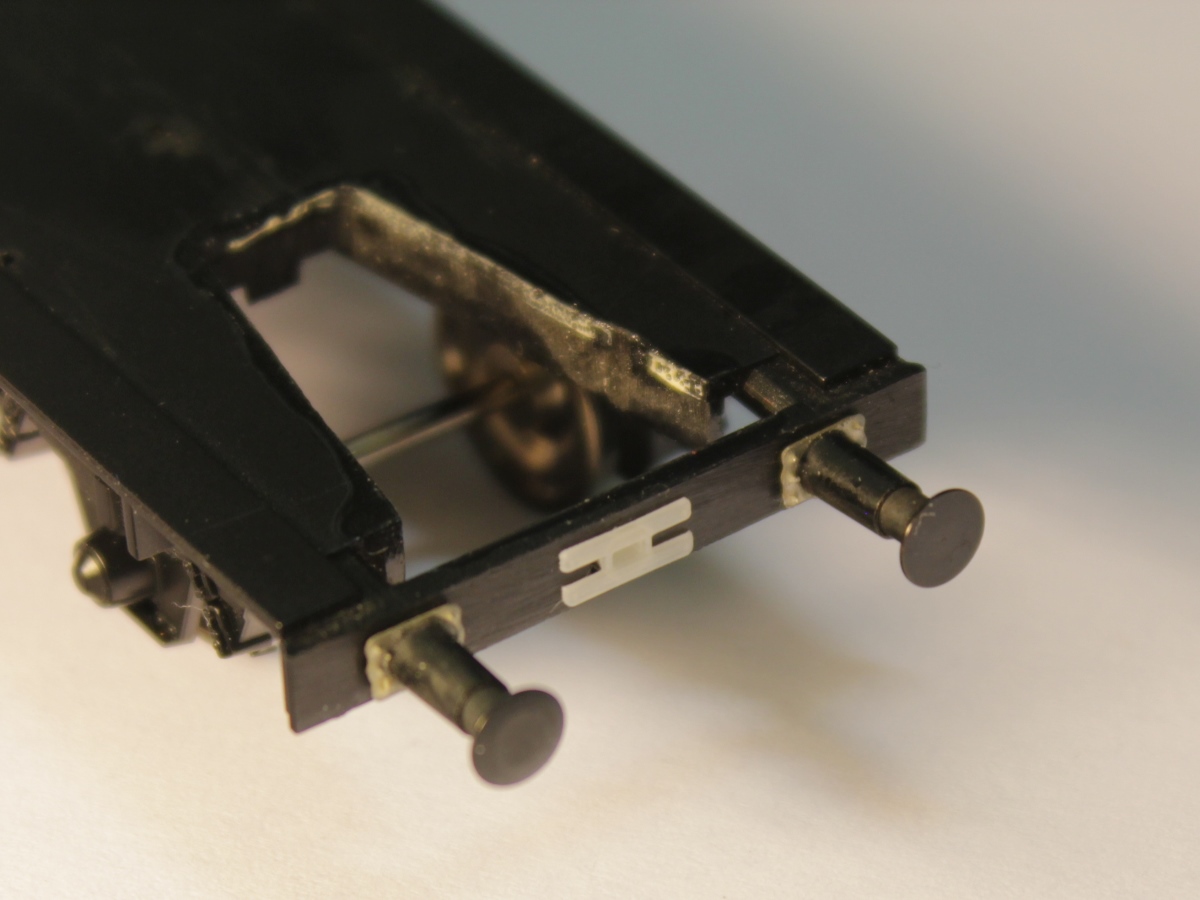

Bausatz 3 Paar - Einbauflansche Typ 1 im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle. Präzise gedruckter Kunststoff (Acryl).

Dieser Einbauflansch ist der Kupplungsaufnahme nachempfunden die sich bei vielen älteren zweiachsigen Wagen findet. Er stellt den Aufnahmeschlitz mit einem leicht verstärkten Rand dar.
Einbau in einer 2,3 mm Bohrung und mit der Pufferbohle verkleben. Speziell auf die Universalkupplung #100 oder die OBK-Kunststoffkupplung von H0fine abgestimmt.

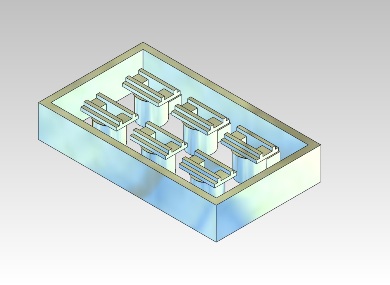

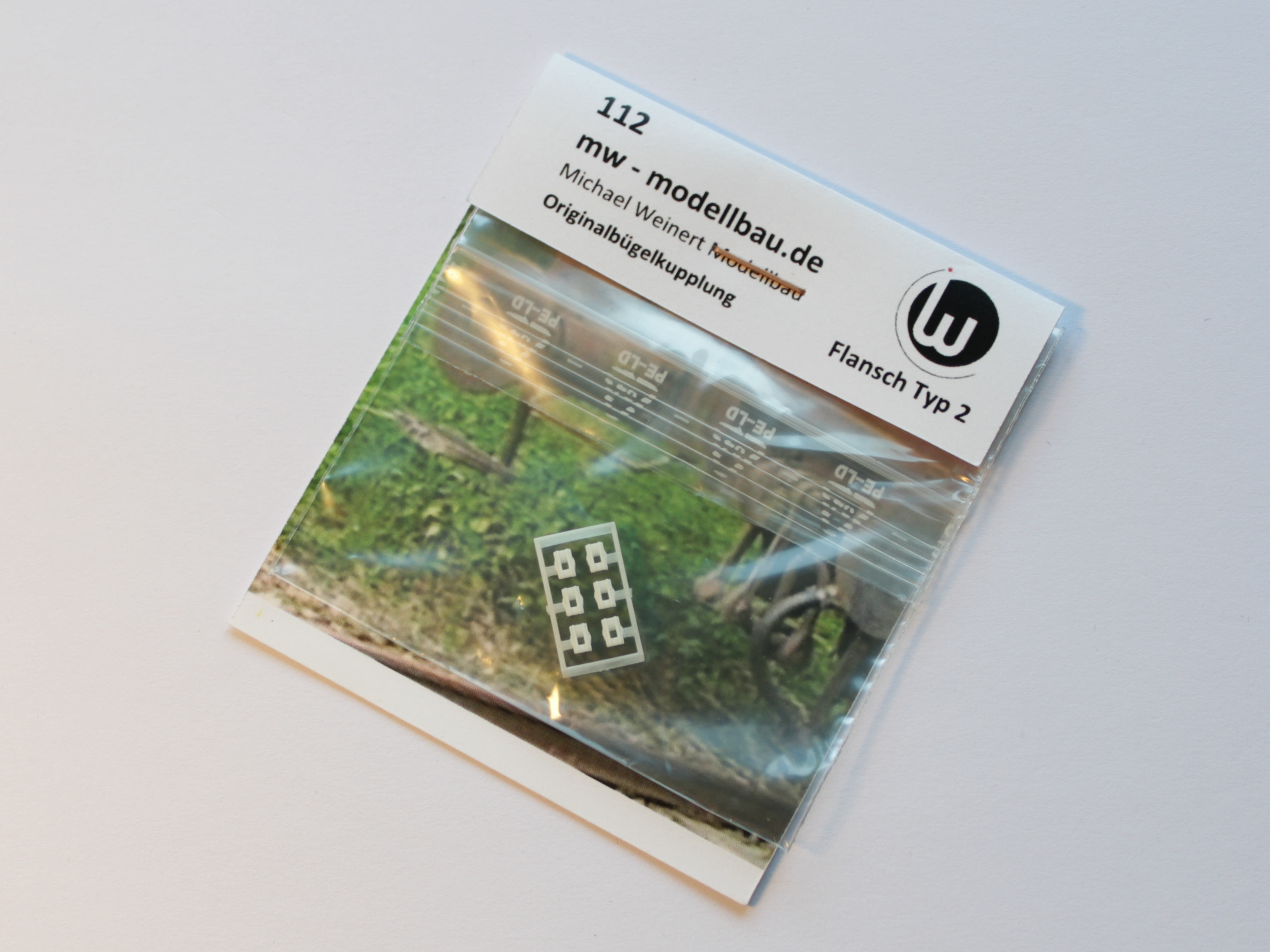

  Bausatz # 112

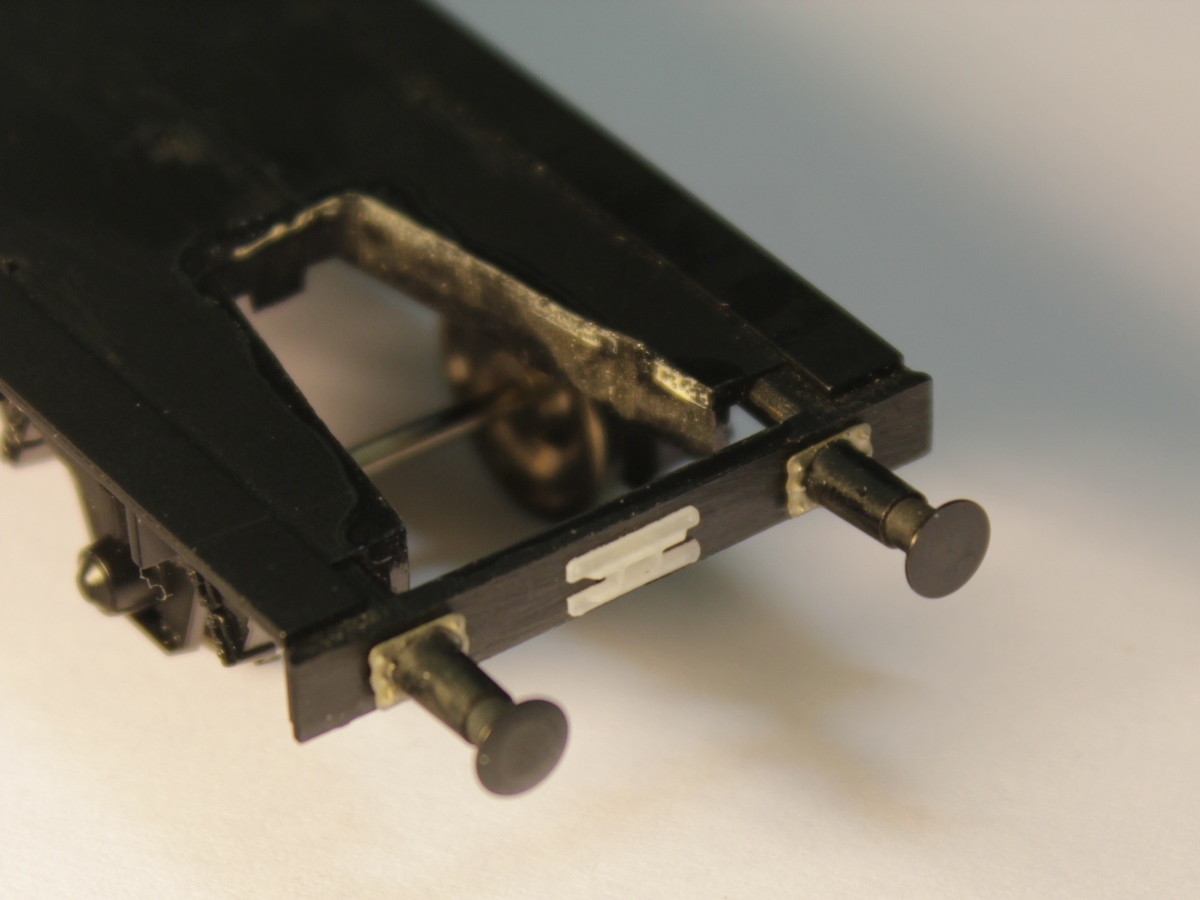

Bausatz 3 Paar - Einbauflansche Typ 2 im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle. Präzise gedruckter Kunststoff (Acryl).

Diese Kupplungsaufnahme ist ebenfalls einer an älteren Wagen vorzufindenden Flanschbauart nachempfunden jedoch mit oben und unten durch einen Stahlwinkel verstärkten Rand.
Einbau in einer 2,3 mm Bohrung und mit der Pufferbohle verkleben. Speziell auf die Universalkupplung #100 oder die OBK-Kunststoffkupplung von H0fine abgestimmt.

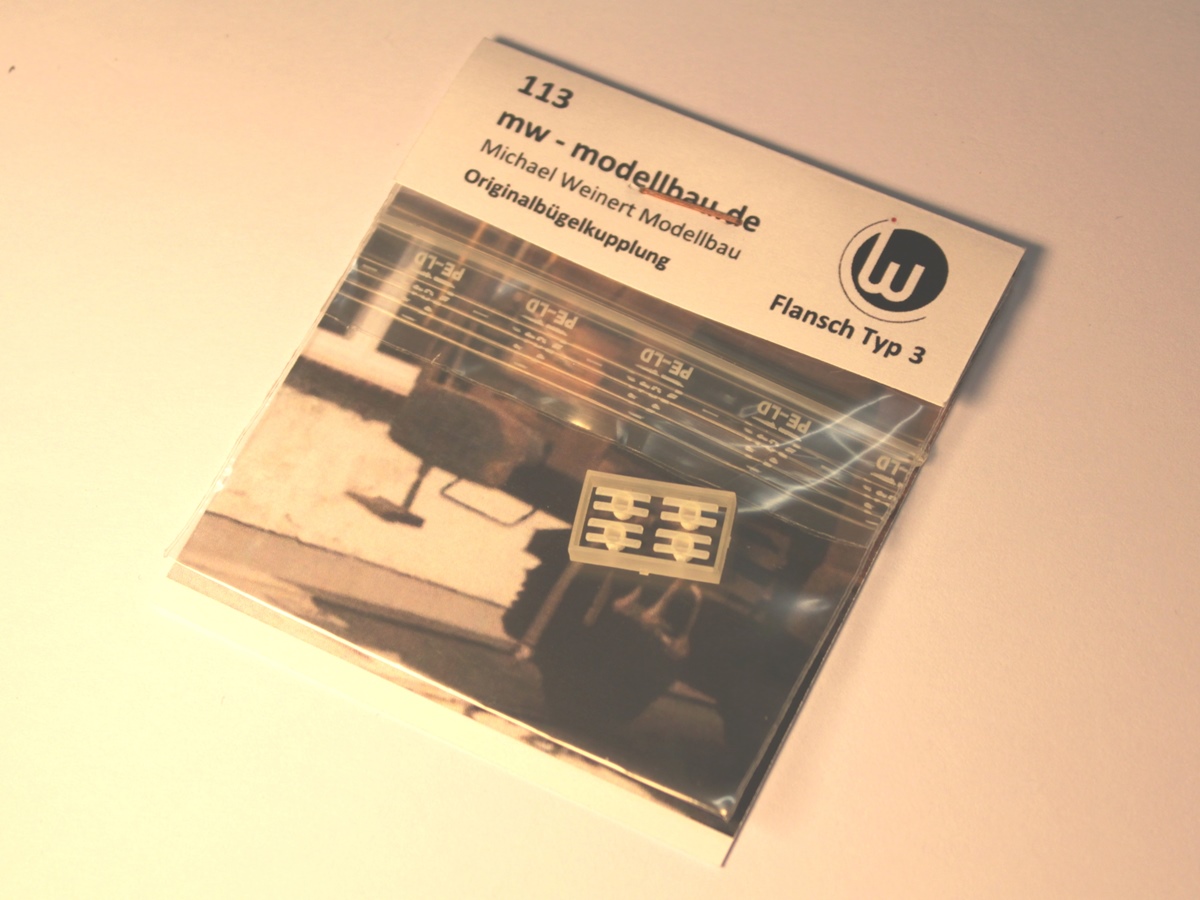

  Bausatz # 113

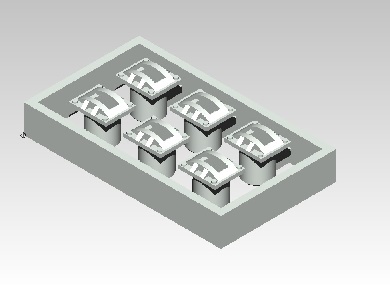

Bausatz 2 Paar - Einbauflansche Typ 3 im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle. Präzise gedruckter Kunststoff (Acryl).

Im Zuge der in den 60er Jahren vorgesehenen Einführung der automatischen Kupplung AK 69e, wurden alle Neubaugüterwagen bereits im Vorfeld mit Aufnahmetaschen ausgerüstet. Um diese Wagen bis zum Stichtag einsetzen zu können, wurde der Aufnahmeschacht mit einem Flansch zur Überbrückung der Aufnahmetasche ausgerüstet. Flansch 3 stellt die bündige Variante dar.

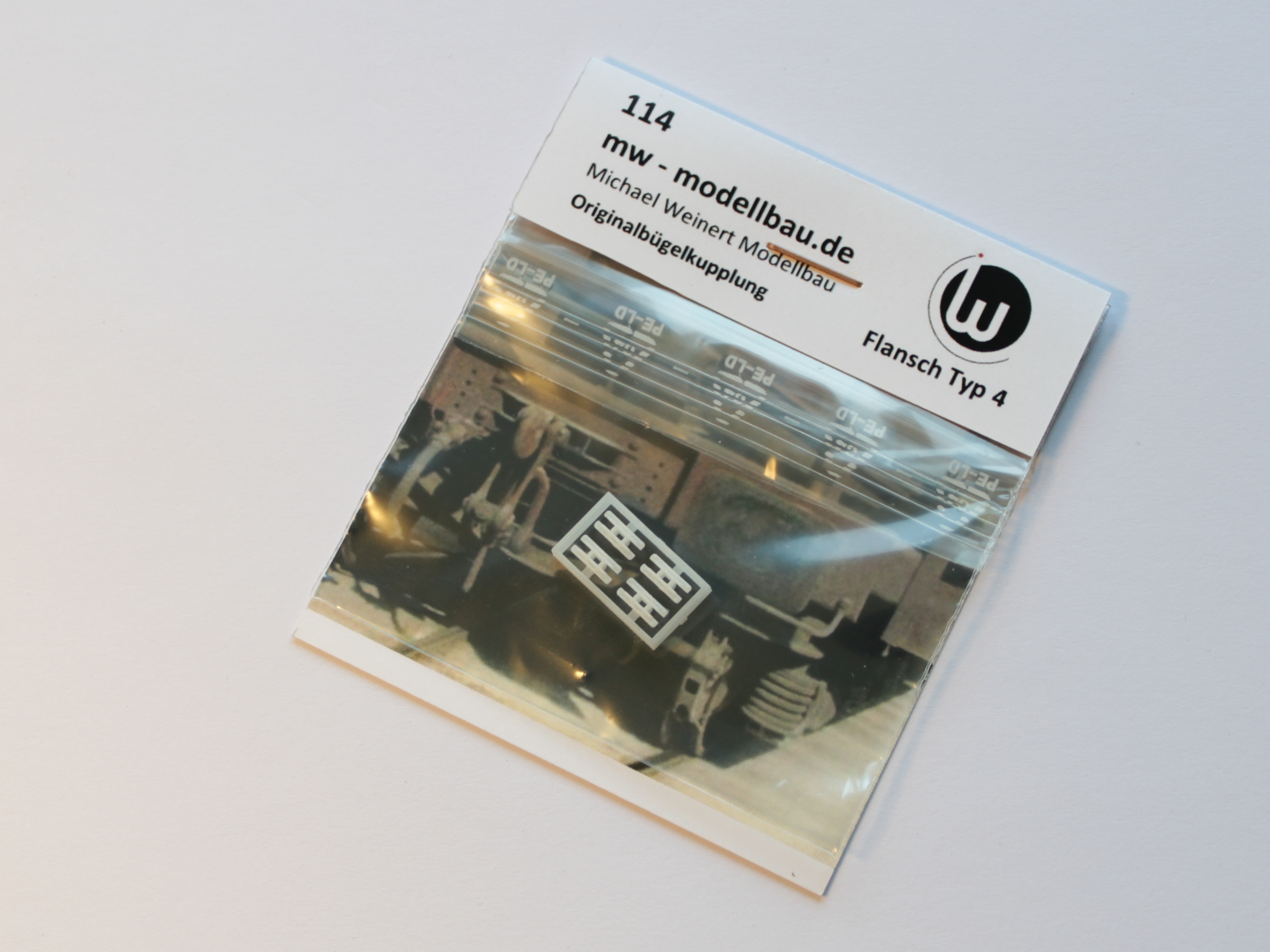

  Bausatz # 114

Bausatz 2 Paar - Einbauflansche Typ 4 im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle. Präzise gedruckter Kunststoff (Acryl).

Dieser Flanschtyp stellt ebenfalls die Überbrückung der Aufnahmetasche für die AK 69e dar, jedoch in der Variante für den in der Pufferbohle eingerückten Einbau.
Einbau in einer 2,3 mm Bohrung und mit der Pufferbohle verkleben. Speziell auf die Universalkupplung #100 oder die OBK-Kunststoffkupplung von H0fine abgestimmt.

  Bausatz # 115

Bausatz 3 Paar - Einbauflansche Typ 5 im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle. Präzise gedruckter Kunststoff (Acryl).

Der Einbauflansch ist einer verstärkten Kupplungsaufnahme nachempfunden die sich  bei älteren 2- und 4-achsigen Wagen findet mit einem verstärkten Rand und Bolzensicherung.
Einbau in einer 2,2/2,3 mm Bohrung und mit der Pufferbohle verkleben. Speziell auf die Universalkupplung #100 oder die OBK-Kunststoffkupplung von H0fine abgestimmt.

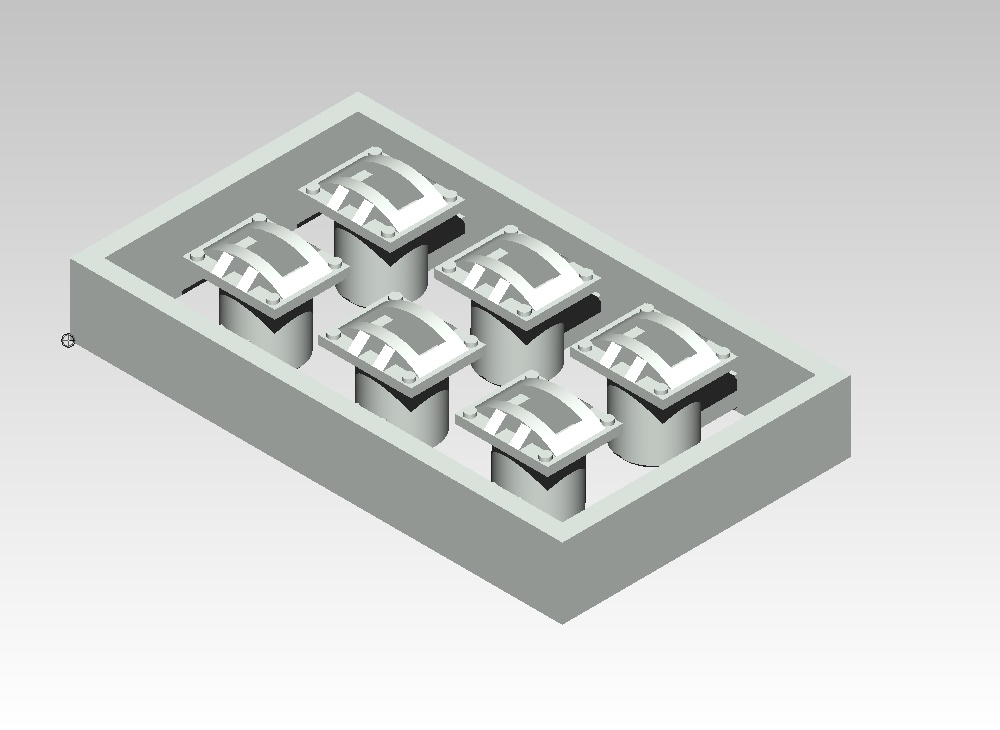

  Bausatz # 116

Bausatz 1 Paar - Einbauflansche Typ 6 (alt) im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle. Neusilberfeinguß

Mit diesem Flansch wird eine nochmals verstärkte, vornehmlich an 4-achsigen Kesselwagen oder den Kds Silowagen zu findende Bauart dargestellt.
Einbau in einer 2,2/2,3 mm Bohrung und mit der Pufferbohle verkleben. Speziell auf die Universalkupplung #100 oder die OBK-Kunststoffkupplung von H0fine abgestimmt.

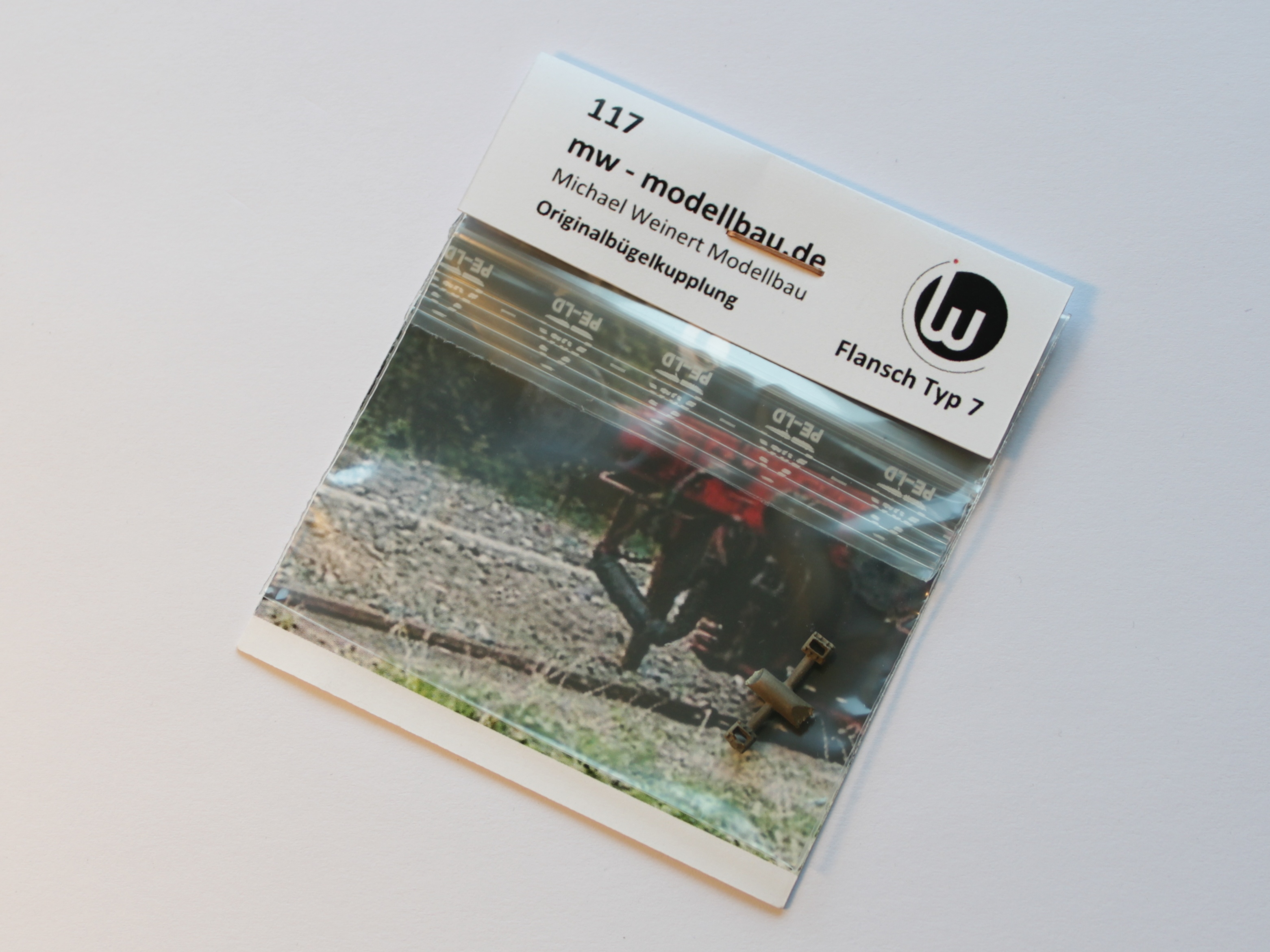

  Bausatz # 117

Bausatz 1 Paar - Einbauflansche Typ 7 im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle. Neusilberfeinguß

Dieser Flanschtyp ist einem für Tender von Dampfloks oder auch alten Kesselwagen, mit insgesamt 8 Bolzen gesicherte und durch Flachstahl verstärkten Rand ausgestattete Bauart nachempfunden.
Einbau in einer 2,2/2,3 mm Bohrung und mit der Pufferbohle verkleben. Speziell auf die Universalkupplung #100 oder die OBK-Kunststoffkupplung von H0fine abgestimmt.

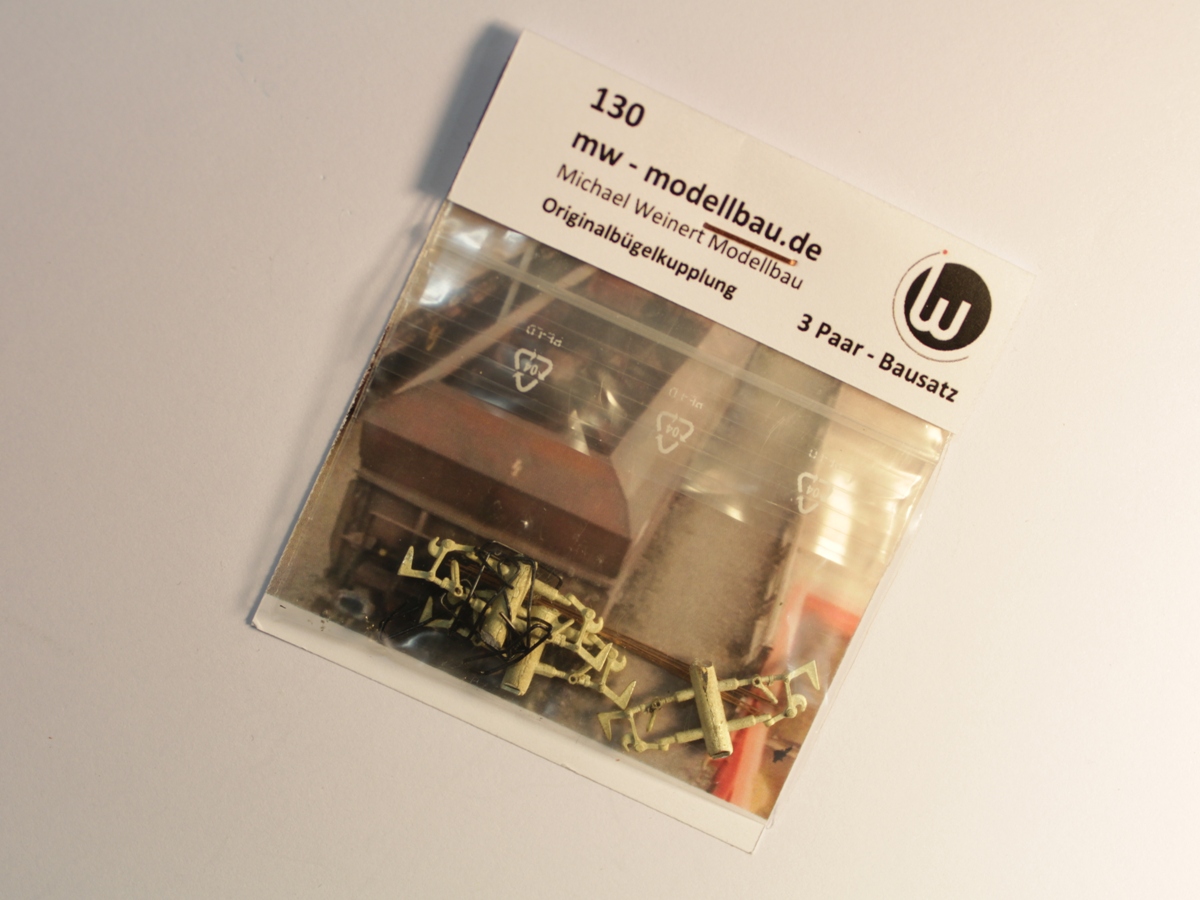

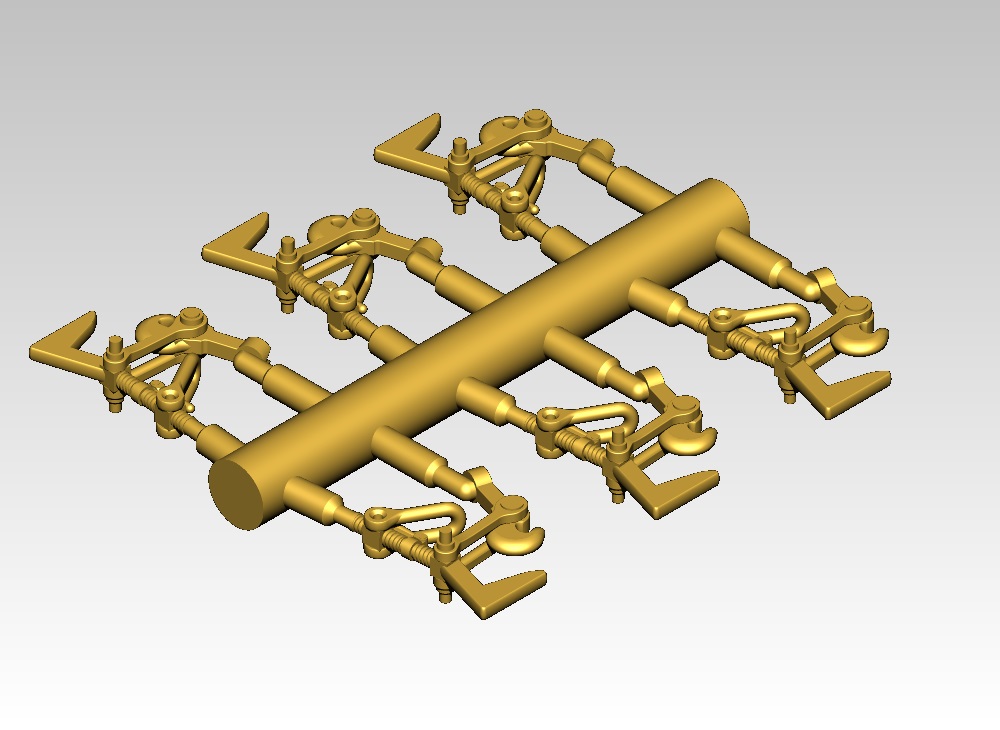

  Bausatz # 130

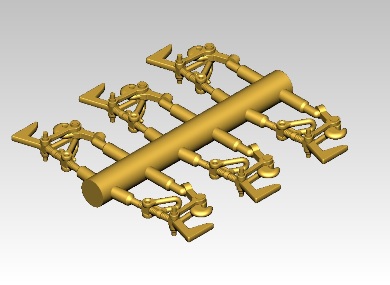

Bausatz - Nachbildung der UIC-Schraubenkupplung mit Haken und Bügel in normaler Hängeposition im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle.

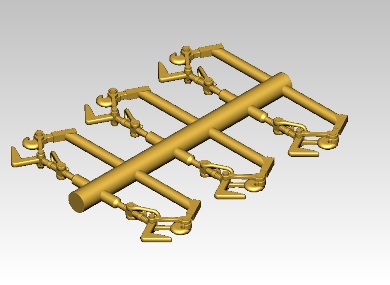

Der Bausatz besteht aus drei Paar am Gussast belasserner nicht brünierter Kupplungshaken (analog zur #100), Kupplungsbügel aus brüniertem Federstahl und Drahtabschnitten aus Federbronze zur Selbstmontage.

  Bausatz # 131

Bausatz - Nachbildung der UIC-Schraubenkupplung mit Haken und Bügel in normaler Hängeposition im Maßstab 1:87 (Spur H0) zum Einbau in die Pufferbohle.

Der Bausatz besteht aus drei Paar am Gussast belasserner nicht brünierter Kupplungshaken (analog zur #121), Kupplungsbügel aus brüniertem Federstahl und Drahtabschnitten aus Federbronze zur Selbstmontage.

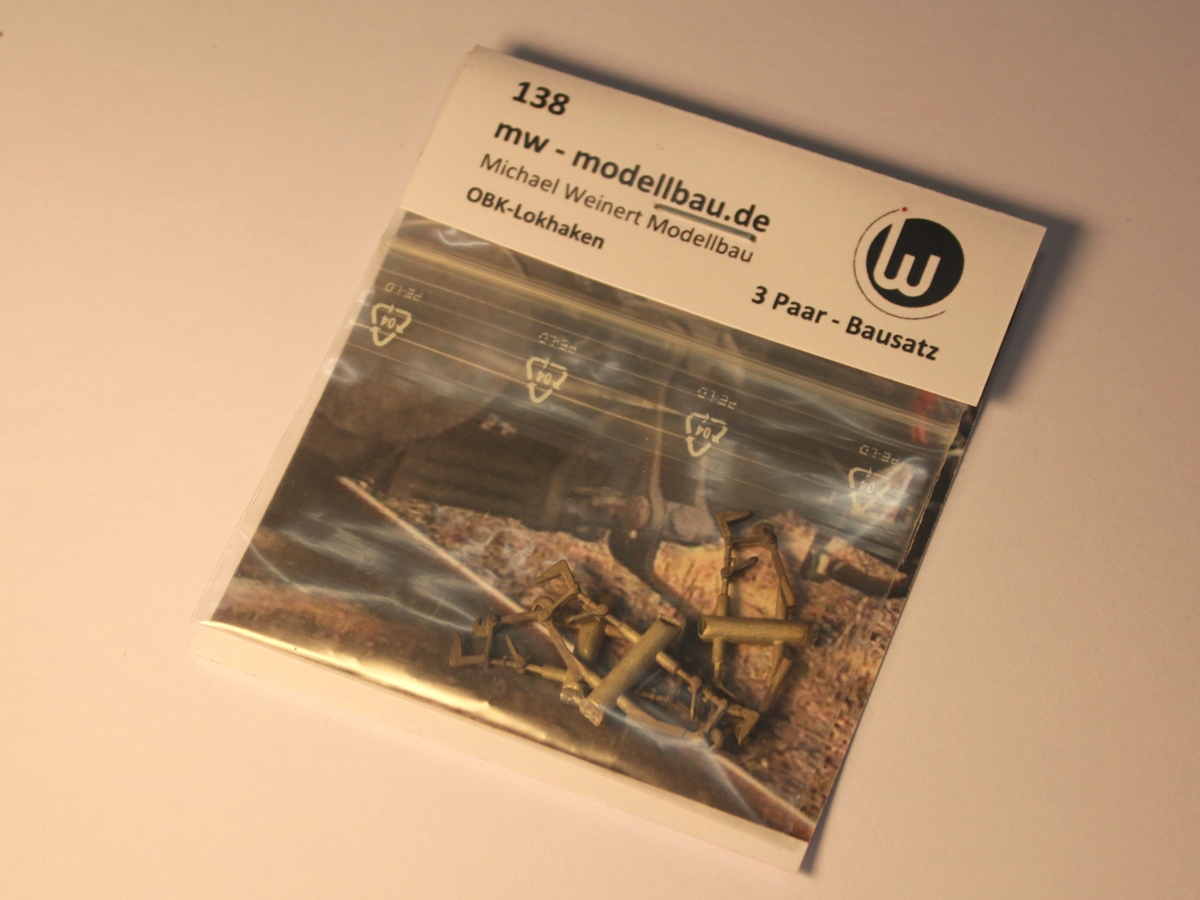

  Bausatz # 138

Bausatz - Nachbildung der UIC-Schraubenkupplung in normaler Hängeposition im Maßstab 1:87 (Spur H0) mit Modellbahnhaken zum Einbau in die Pufferbohle.

Der Bausatz besteht aus drei Paar am Gussast belasserner nicht brünierter Lokhaken für Loks mit Einheitspufferbohle bzw. frei unter der Pufferbohle hängender Kupplung.

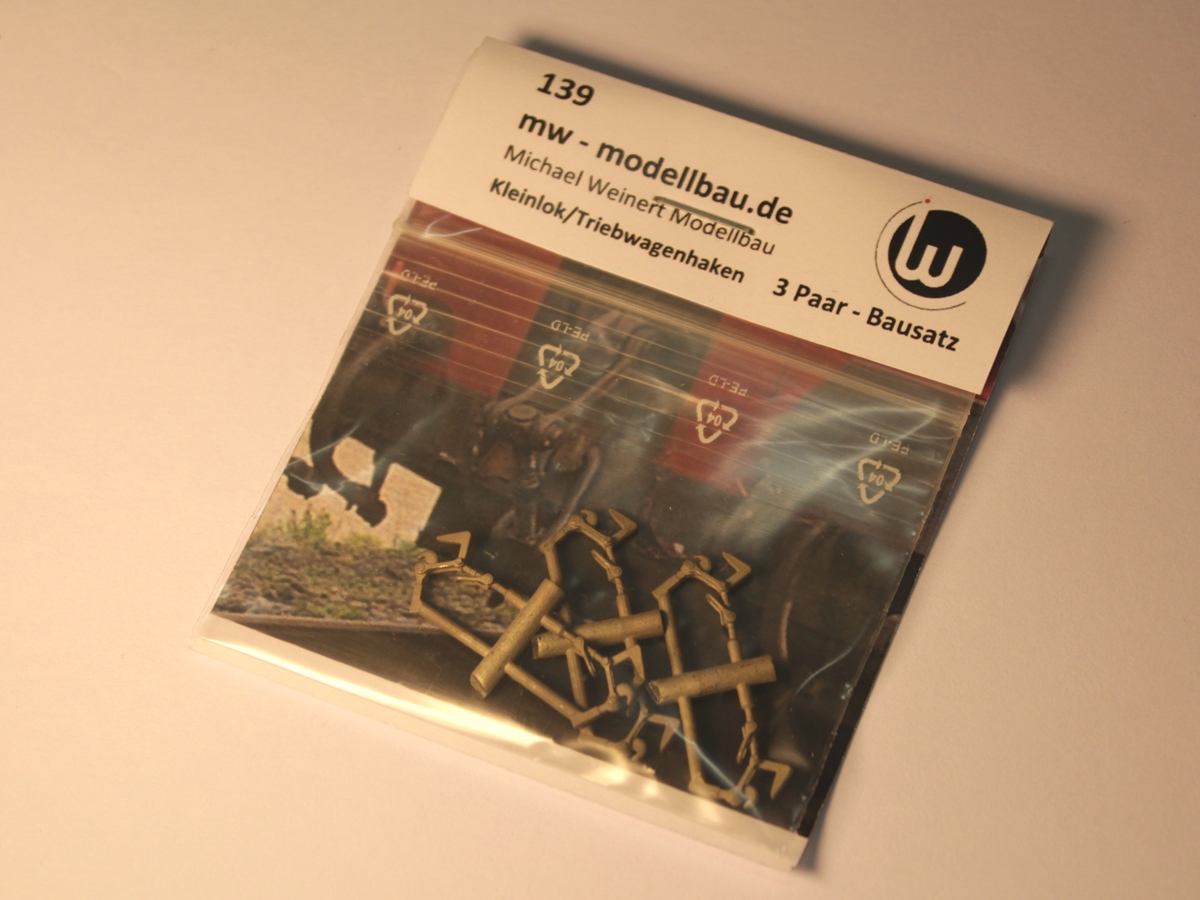

  Bausatz # 139

Bausatz - Nachbildung der UIC-Schraubenkupplung in schmaler Hängeposition im Maßstab 1:87 (Spur H0) mit Modellbahnhaken zum Einbau in die Pufferbohle.

Der Bausatz besteht aus drei Paar am Gussast belasserner nicht brünierter Lokhaken speziell für Loks mit Schürze bzw. integrierter Pufferbohle wie z. B. Kleinloks und Triebwagen.
